لوحة الجرافيت ثنائية القطب

خصائص الموادالجرافيتلوحة ثنائية القطب

التكوين والتصنيع

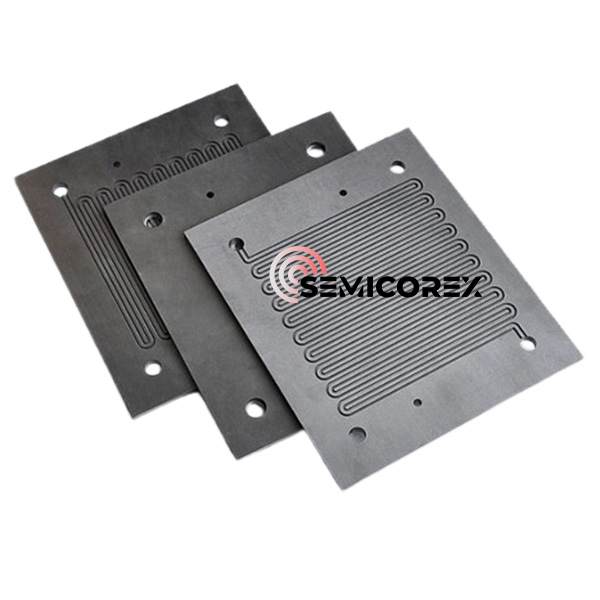

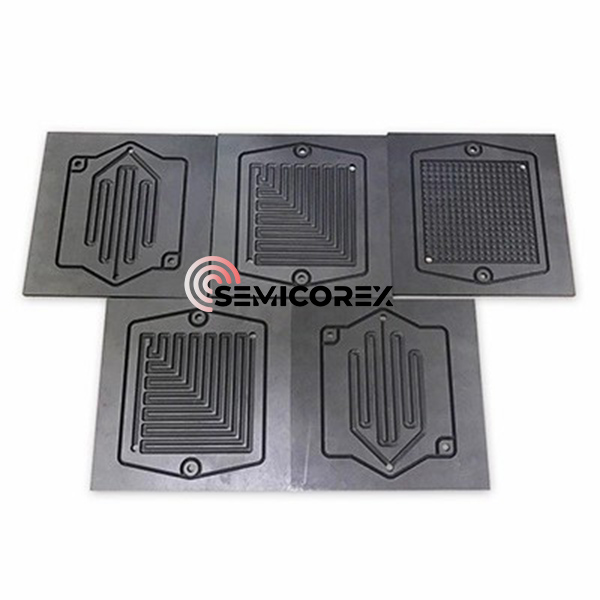

تم تصنيع لوحة سيميكوركس جرافيت ثنائية القطب باستخدام مصفوفة جرافيت عالية النقاء، معززة براتنج عالي الأداء لملء المسام الدقيقة بالجرافيت. ينتج عن هذا المزيج مادة تتميز بضيق الهواء الممتاز والتوصيل الفائق، مما يضمن أداءً مستقرًا في التطبيقات المختلفة. يؤدي دمج الراتينج في هيكل الجرافيت إلى إغلاق المسام الدقيقة بشكل فعال، مما يمنع تسرب الغاز ويحافظ على سلامة اللوحة في ظل ظروف صارمة.

الخصائص الكهربائية والحرارية

الطبيعة الموصلةالجرافيتتعتبر اللوحة ثنائية القطب واحدة من أهم سماتها. إنه بمثابة وسيلة عالية الكفاءة للتوصيل الكهربائي، وهو أمر حيوي لدوره في أنظمة الطاقة مثل بطاريات تدفق الفاناديوم وخلايا وقود غشاء تبادل البروتون (PEM). علاوة على ذلك، فإن قدرة اللوحة على نقل الحرارة المتولدة بسرعة أثناء التفاعلات الكهروكيميائية إلى سائل التبريد أمر بالغ الأهمية في الحفاظ على درجات حرارة التشغيل المثلى. تضمن قدرة الإدارة الحرارية هذه بقاء النظام فعالاً وتمنع ارتفاع درجة الحرارة، مما قد يؤدي إلى الإضرار بالأداء والسلامة.

القوة الميكانيكية والمتانة

تم تصميم ألواح الجرافيت ثنائية القطب لتلبية معايير عالية من القوة الهيكلية ومقاومة الاهتزاز. هذه الخصائص تجعلها مناسبة للاستخدام في البيئات الصعبة حيث يعد الاستقرار الميكانيكي أمرًا بالغ الأهمية. تم تصميم اللوحات لتحمل الضغوط الناتجة عن تقلبات كثافة الطاقة وتحديات الشركات الناشئة ذات درجات الحرارة المنخفضة، مما يضمن أداءً موثوقًا به في مختلف السيناريوهات التشغيلية. تعمل متانتها على إطالة عمر الأنظمة التي يتم استخدامها فيها، مما يقلل من تكاليف الصيانة ووقت التوقف عن العمل.

العزلة والاستقرار

وظيفة أساسية للالجرافيتالصفيحة ثنائية القطب هي قدرتها على عزل الغازات المتفاعلة ومياه التبريد داخل كل غرفة في خلية الوقود أو نظام البطارية. يعد هذا العزل أمرًا حيويًا لمنع التلوث المتبادل وضمان حدوث التفاعلات الكهروكيميائية بكفاءة. يتم الحفاظ على الأداء المستقر للوحة بمرور الوقت، مما يوفر نتائج متسقة في تطبيقات تحويل الطاقة وتخزينها.

تطبيقاتالجرافيتلوحة ثنائية القطب

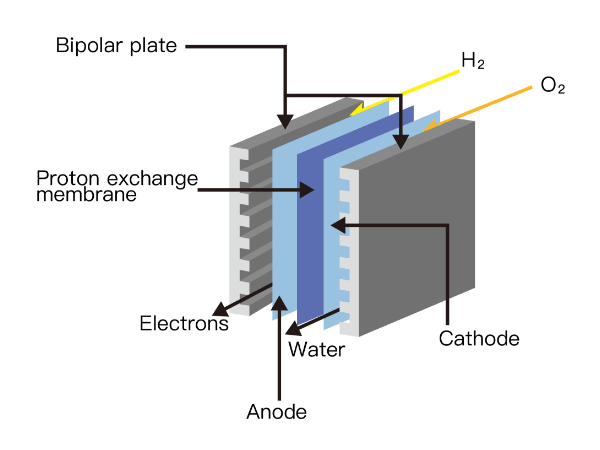

خلايا الوقود ذات غشاء تبادل البروتون (PEM).

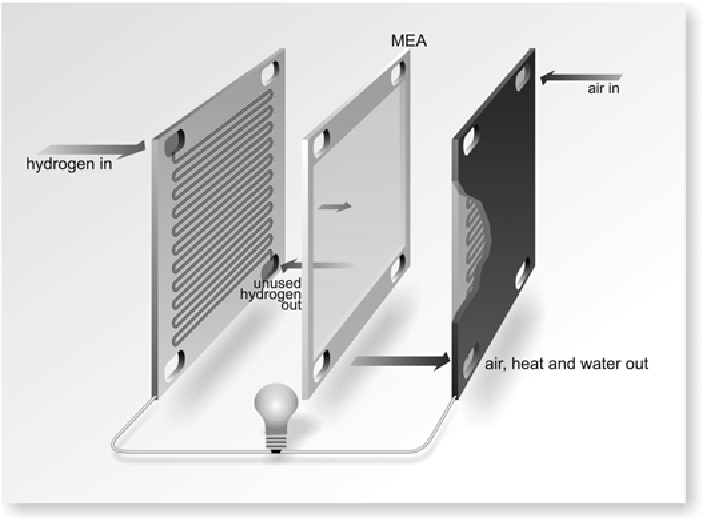

تعد لوحة الجرافيت ثنائية القطب مكونًا أساسيًا في خلايا الوقود PEM، حيث تلعب دورًا حاسمًا في نقل الهيدروجين والأكسجين عبر مجال التدفق إلى مناطق التفاعل عند الكاثود والأنود. من خلال جمع وتوصيل التيار الكهربائي والحرارة والماء الناتج عن التفاعل بكفاءة، تضمن اللوحة التشغيل الفعال لخلية الوقود. وتعد قدرتها على إدارة هذه العمليات أمرًا حيويًا لكفاءة خلية الوقود وإنتاجها بشكل عام.

بطاريات تدفق الفاناديوم وبطاريات التدفق الأخرى

في بطاريات تدفق الفاناديوم،الجرافيتتعمل اللوحة ثنائية القطب كلوحة موصلة، مما يسهل تدفق الكهرباء داخل النظام. تعتبر موصليتها واستقرارها الاستثنائيان ضروريين للتشغيل الفعال وطول عمر بطاريات التدفق. ومن خلال تمكين النقل الفعال للأيونات والإلكترونات، تدعم اللوحة قدرات تخزين الطاقة وتفريغها في البطارية.

إدارة الحرارة والطاقة

بالإضافة إلى استخدامها الأساسي في أنظمة الطاقة، فإن قدرة لوحة الجرافيت ثنائية القطب على نقل الحرارة بكفاءة تجعلها ذات قيمة في التطبيقات التي تتطلب إدارة حرارية دقيقة. تعتبر هذه الإمكانية مهمة بشكل خاص في الأنظمة التي يكون فيها توليد الحرارة نتيجة ثانوية لتحويل الطاقة، لأنها تساعد في الحفاظ على الأداء الأمثل ومنع الضرر الناتج عن درجات الحرارة الزائدة.
