مكونات السيليكون للحفر الجاف

لا تستخدم معدات النقش الجاف أي مواد كيميائية رطبة للنقش. إنه يقدم في المقام الأول نقشًا غازيًا إلى الغرفة من خلال قطب كهربائي علوي به ثقوب صغيرة. يؤدي المجال الكهربائي الناتج عن الأقطاب الكهربائية العلوية والسفلية إلى تأين المنمش الغازي، والذي يتفاعل بعد ذلك مع المادة المراد حفرها على الرقاقة، مما ينتج عنه مواد متطايرة. يتم بعد ذلك استخراج هذه المواد المتطايرة من غرفة التفاعل، لاستكمال عملية النقش.

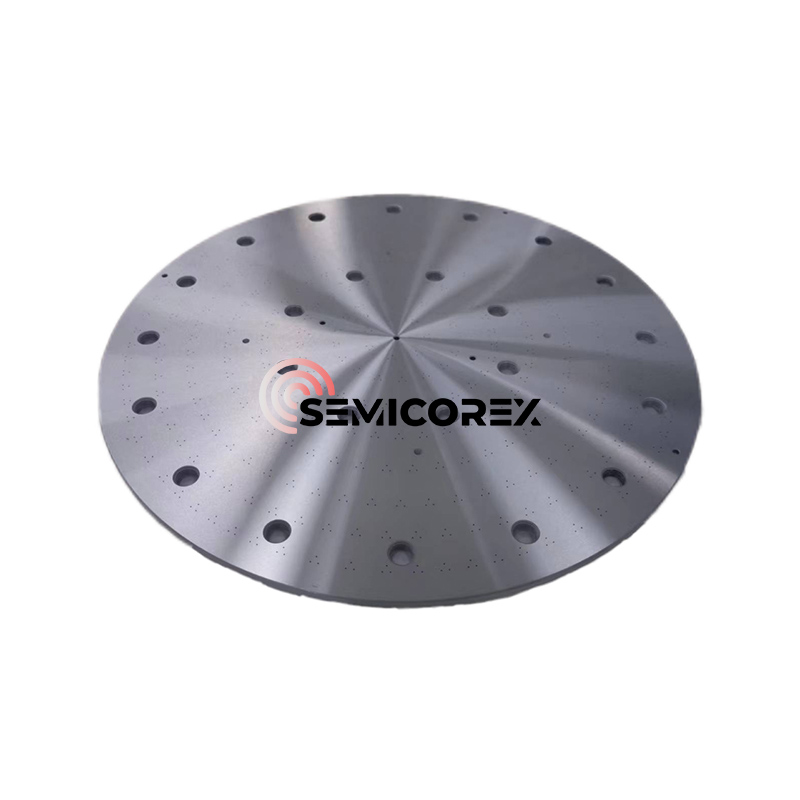

يحدث تفاعل التنميش الجاف داخل غرفة المعالجة، والتي تتكون بشكل أساسي منمكونات السيليكون، بما في ذلك حلقة عادم من السيليكون، وحلقة خارجية من السيليكون، ورأس دش من السيليكون، وحلقة تركيز من السيليكون، وحلقة درع من السيليكون.

في غرفة الحفر الجافة، عادة ما يتم وضع رقاقة السيليكون داخل حلقة تركيز السيليكون. يعمل هذا المزيج بمثابة القطب الموجب، الموجود أسفل غرفة الحفر. يعمل قرص السيليكون ذو الفتحات الصغيرة المكتظة والموجودة فوق الحجرة بمثابة القطب السالب. تدعم الحلقة الخارجية من السيليكون القطب العلوي والمكونات الأخرى ذات الصلة. الأقطاب الكهربائية العلوية والسفلية على اتصال مباشر بالبلازما. عندما تقوم البلازما بحفر رقاقة السيليكون، فإنها تؤدي أيضًا إلى تآكل أقطاب السيليكون العلوية والسفلية. يتضاءل القطب الكهربائي السفلي (حلقة التركيز) تدريجيًا أثناء عملية الحفر، مما يتطلب استبداله عندما يصل السُمك إلى مستوى معين. علاوة على ذلك، فإن الثقوب الموزعة بشكل موحد في القطب العلوي (رأس الدش) تتآكل بالبلازما، مما يسبب اختلافات في حجم الثقب. وبمجرد أن تصل هذه الاختلافات إلى مستوى معين، فإنها تحتاج إلى استبدالها. عادةً ما تكون هناك حاجة إلى دورة استبدال كل 2-4 أسابيع من الاستخدام.

يشرح هذا القسم على وجه التحديد دور حلقة التركيز السيليكونية (القطب الكهربائي السفلي). إنه يتحكم في سمك غلاف البلازما، وبالتالي تحسين توحيد القصف الأيوني. يعد غمد البلازما، المنطقة غير المحايدة بين البلازما وجدار الوعاء الدموي، منطقة مهمة وفريدة من نوعها داخل البلازما. تتكون البلازما من أعداد متساوية من الأيونات الموجبة والإلكترونات. ولأن الإلكترونات تنتقل بشكل أسرع من الأيونات، فإنها تصل إلى جدار الوعاء الدموي أولا. يتم شحن البلازما بشكل إيجابي بالنسبة لجدار الوعاء الدموي. يعمل المجال الكهربائي الغمد على تسريع الأيونات داخل البلازما (تجاذب إيجابي سلبي)، مما ينقل طاقة عالية إلى الأيونات. يتيح تدفق الأيونات عالي الطاقة هذا الطلاء والحفر والرش.

تؤثر مقاومة الرقاقة على سمك غمد البلازما (كلما انخفضت المعاوقة، زاد سمك الغمد). تختلف المعاوقة الموجودة في مركز الرقاقة عن تلك الموجودة عند الحافة، مما يؤدي إلى عدم تساوي سماكة غمد البلازما عند الحافة. يعمل غمد البلازما غير المستوي هذا على تسريع الأيونات ولكنه أيضًا ينحرف نقطة القصف الأيوني، مما يقلل من دقة النقش. ولذلك، هناك حاجة إلى حلقة تركيز للتحكم في سمك غمد البلازما، وبالتالي تحسين اتجاه القصف الأيوني وتحسين دقة النقش.

بأخذ حلقة التركيز حول الرقاقة كمثال، في حين أن الكوارتز، بنقاوته العالية، هو الأمثل لتحقيق تلوث معدني منخفض، فإنه يتآكل بسرعة في بلازما غاز الفلورايد، مما يؤدي إلى عمر افتراضي قصير. ولا يؤدي هذا إلى زيادة التكاليف فحسب، بل يتطلب أيضًا وقت التوقف عن العمل بسبب الاستبدال، مما يقلل من وقت تشغيل المعدات. السيراميك، على الرغم من عمره الطويل بما فيه الكفاية، يتعرض لقصف أيوني عالي الطاقة. يتفاعل الألومنيوم المرشوش مع الفلور الموجود في البلازما ليشكل فلوريدات غير متطايرة (مثل فلوريد الألومنيوم). إذا تعذر إزالتها وترسيبها على سطح الجهاز أو مقاوم الضوء عند حافة الرقاقة، فإنها تعيق الإزالة اللاحقة للفلوريدات ومقاوم الضوء الناتج، مما يؤثر على إنتاجية المنتج. المواد الأكثر ملاءمة هي السيليكون أحادي البلورة أو كربيد السيليكون. ومع ذلك، فإن السيليكون أحادي البلورة غير مكلف ولكن له عمر قصير، في حين أن كربيد السيليكون أغلى ثمناً ولكن له عمر أطول قليلاً. وتعتمد المفاضلة بين هذين الخيارين على الظروف المحددة. على سبيل المثال، إذا كان استخدام المعدات مرتفعًا وكان وقت التشغيل أمرًا بالغ الأهمية، فيجب استخدام كربيد السيليكون. إذا لم تكن تكاليف تآكل المكون مرتفعة جدًا، فيجب استخدام السيليكون أحادي البلورة.

تقدم Semicorex جودة عاليةأجزاء السيليكون. إذا كانت لديك أي استفسارات أو كنت بحاجة إلى تفاصيل إضافية، فلا تتردد في الاتصال بنا.
