ما هو تنظيف رقاقة أشباه الموصلات？

يشير تنظيف الرقاقة إلى عملية إزالة الملوثات الجسيمية، والملوثات العضوية، والملوثات المعدنية، وطبقات الأكسيد الطبيعي من سطح الرقاقة باستخدام طرق فيزيائية أو كيميائية قبل عمليات أشباه الموصلات مثل الأكسدة، والطباعة الحجرية الضوئية، والنضوج، والانتشار، وتبخر الأسلاك. في صناعة أشباه الموصلات، يعتمد معدل إنتاج أجهزة أشباه الموصلات إلى حد كبير على نظافة المادةرقاقة أشباه الموصلاتسطح. لذلك، لتحقيق النظافة المطلوبة لتصنيع أشباه الموصلات، تعد عمليات التنظيف الصارمة للرقائق ضرورية.

التقنيات السائدة لتنظيف الرقائق

1. التنظيف الجاف:تكنولوجيا تنظيف البلازما، تكنولوجيا تنظيف مرحلة البخار.

2. التنظيف الكيميائي الرطب:طريقة غمر المحلول، طريقة الغسل الميكانيكي، تقنية التنظيف بالموجات فوق الصوتية، تقنية التنظيف بالموجات فوق الصوتية، طريقة الرش الدوار.

3. تنظيف الشعاع:تقنية التنظيف بالشعاع الصغير، تقنية شعاع الليزر، تقنية رش التكثيف.

ينشأ تصنيف الملوثات من مصادر مختلفة، ويتم تصنيفها عادة إلى الفئات الأربع التالية وفقًا لخصائصها:

1. الملوثات الجسيمية

تتكون الملوثات الجسيمية بشكل رئيسي من البوليمرات ومقاومات الضوء وشوائب الحفر. عادة ما تلتصق هذه الملوثات بسطح رقائق أشباه الموصلات، مما قد يسبب مشاكل مثل عيوب الطباعة الحجرية الضوئية، وانسداد الحفر، والثقوب ذات الأغشية الرقيقة، والدوائر القصيرة. قوة التصاقها هي في الأساس قوة جذب فان دير فال، والتي يمكن التخلص منها عن طريق كسر الامتزاز الكهروستاتيكي بين الجسيمات وسطح الرقاقة باستخدام القوى الفيزيائية (مثل التجويف بالموجات فوق الصوتية) أو المحاليل الكيميائية (مثل SC-1).

2. الملوثات العضوية

تأتي الملوثات العضوية أساسًا من زيوت جلد الإنسان، وهواء غرف الأبحاث، وزيت الآلات، وشحم فراغ السيليكون، ومقاوم الضوء، ومذيبات التنظيف. قد تغير كراهية السطح للماء، وتزيد من خشونة السطح وتتسبب في تعفير سطح رقائق أشباه الموصلات، مما يؤثر على نمو الطبقة الفوقية وتوحيد ترسيب الأغشية الرقيقة. لهذا السبب، يتم عادةً تنظيف الملوثات العضوية كخطوة أولى في تسلسل تنظيف الرقاقة الشامل، حيث يتم استخدام المؤكسدات القوية (على سبيل المثال، خليط حمض الكبريتيك/بيروكسيد الهيدروجين، SPM) لتحلل وإزالة الملوثات العضوية بشكل فعال.

3. الملوثات المعدنية

في عمليات تصنيع أشباه الموصلات، تلتصق الملوثات المعدنية (مثل الصوديوم والحديد والنيكل والنحاس والزنك وما إلى ذلك) الناتجة عن المواد الكيميائية المستخدمة في العمليات وتآكل مكونات المعدات والغبار البيئي بسطح الرقاقة في شكل ذري أو أيوني أو جسيمي. وقد تؤدي إلى مشاكل مثل تسرب التيار، وانحراف جهد العتبة، وتقصير عمر الناقل في أجهزة أشباه الموصلات، مما يؤثر بشدة على أداء الشريحة وإنتاجيتها. يمكن إزالة هذا النوع من الملوثات المعدنية بشكل فعال باستخدام خليط من حمض الهيدروكلوريك أو بيروكسيد الهيدروجين (SC-2).

4. طبقات الأكسيد الطبيعي

قد تعيق طبقات الأكسيد الطبيعي الموجودة على سطح الرقاقة ترسب المعادن، مما يؤدي إلى زيادة مقاومة التلامس، مما يؤثر على تجانس النقش والتحكم في العمق، ويتداخل مع توزيع المنشطات لزرع الأيونات. يتم اعتماد حفر HF (DHF أو BHF) بشكل شائع لإزالة الأكسيد لضمان سلامة الواجهة في العمليات اللاحقة.

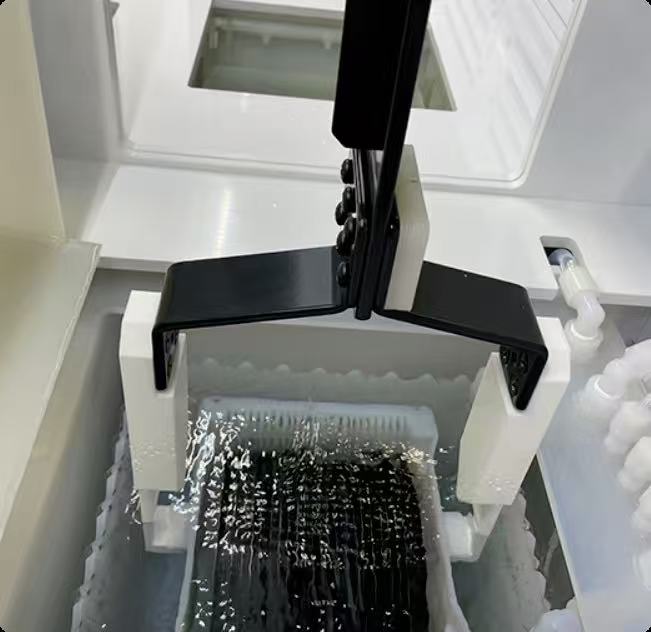

تقدم Semicorex جودة عاليةخزانات تنظيف الكوارتزللتنظيف الرطب الكيميائي. إذا كانت لديك أي استفسارات أو كنت بحاجة إلى تفاصيل إضافية، فلا تتردد في الاتصال بنا.
