ما هو نظام ختم الغاز الجاف؟

في التطبيقات الصناعية الحديثة، هناك العديد من آلات الموائع عالية الطاقة وعالية السرعة (مثل الضواغط والمنافيخ التوربينية)، وتعمل عناصر الختم الخاصة بها في الأقسام الحرجة في ظل ظروف عمل قاسية تتميز بسرعة دوران عالية وضغط مرتفع ودرجة حرارة شديدة. لم تعد الأختام الميكانيكية التقليدية من نوع التلامس قادرة على التكيف مع سيناريوهات التطبيق الصعبة هذه. لذلك، تم اعتماد أنظمة ختم الغاز الجاف، بأدائها المتميز، على نطاق واسع كحل ممتاز لمنع التلامس لهذه التطبيقات المهمة.

نظام ختم الغاز الجاف هو نظام ختم عمود عدم الاتصال الذي يستخدم الغاز كوسيلة للتشغيل. من خلال تصنيع الأخاديد الهيدروديناميكية على وجوه الختم، تعمل أنظمة ختم الغاز الجاف على الاستفادة من التأثير الهيدروديناميكي المتولد أثناء الدوران لتشكيل طبقة غاز مستقرة بين وجوه الختم. يمكن لفيلم الغاز المستقر هذا أن يحافظ على وجوه الختم في حالة عدم التلامس، وبالتالي تحقيق الختم الفعال للغازات والسوائل.

المكونات الرئيسية لأنظمة ختم الغاز الجاف

1. مكونات الختم: بما في ذلك الحلقات الدوارة والحلقات الثابتة والينابيع والحلقات الدائرية.

2. أنظمة إمداد الغاز

3. أنظمة التحكم: بما في ذلك المعدات مثل أجهزة استشعار الضغط وأجهزة قياس التدفق.

مزايا أنظمة ختم الغاز الجاف

1. عملية عدم الاتصال، لا يوجد احتكاك أو تآكل، عمر ختم طويل، وتكاليف صيانة منخفضة.

2. تسرب منخفض، تأثير ختم ممتاز لفيلم الغاز، مع تسرب أقل بكثير من الأختام التقليدية.

3. لا يوجد تلوث زيتي لوسائط العملية وتبسيط تعقيد النظام.

4. قابلة للتكيف مع السرعة العالية والضغط العالي، ولا تقتصر على القيمة الكهروضوئية.

الأنواع الرئيسية وسيناريوهات التطبيق

1. بحر غازي جاف ذو وجه واحدl

إنها مناسبة تمامًا لظروف التشغيل ذات الضغط المتوسط ​​والمنخفض، مما يسمح بتسرب كمية صغيرة من غاز المعالجة إلى الغلاف الجوي المحيط، مثل الضواغط التي تتعامل مع الغازات غير الخطرة بما في ذلك الهواء والنيتروجين وثاني أكسيد الكربون.

2. ختم الغاز الجاف ذو الوجهين

من خلال اعتماد هيكل اثنين من السدادات ذات الوجه الواحد والمرتبة وجهاً لوجه، فهي مناسبة تمامًا لظروف التشغيل حيث لا يُسمح بتسرب غاز المعالجة إلى الغلاف الجوي المحيط. من خلال إدخال غازات السد بين السدادتين، يتم تشكيل الختم الحاجز باستخدام ضغط غاز أعلى من ضغط الوسط، والذي يسمح فقط بدخول كمية صغيرة من غاز الختم.

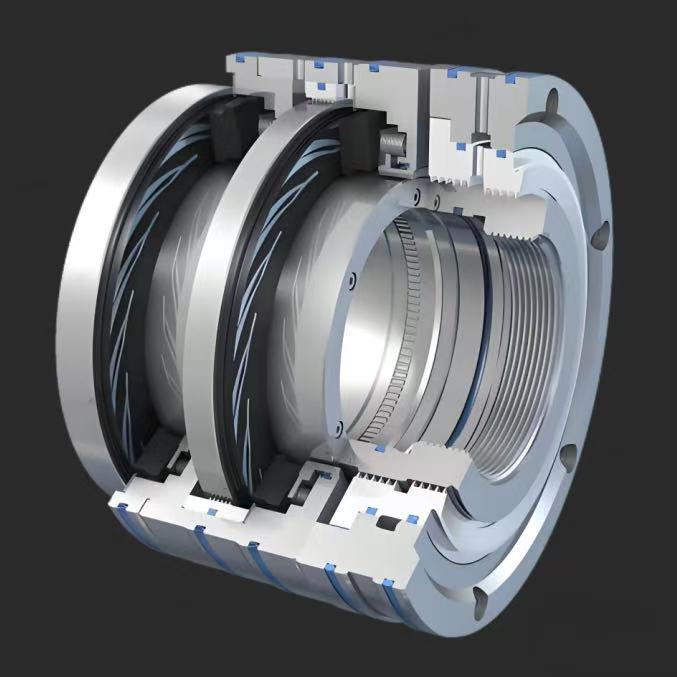

3. جنبا إلى جنب ختم الغاز الجاف

وهو يتألف من اثنين أو أكثر من السدادات أحادية الوجه المتصلة على التوالي، وهي مناسبة للتطبيقات التي تسمح بتسرب طفيف للغاز إلى الغلاف الجوي، مثل الضواغط في الصناعات الكيميائية وتكرير النفط. يتحمل الختم الرئيسي معظم حمل الضغط، ويوفر الختم الاحتياطي ختم أمان في حالة فشل الختم الرئيسي. في بعض أنظمة ختم الغاز الجاف الترادفية، يتم أيضًا دمج أختام المتاهة. يعد هذا التكوين مناسبًا للتطبيقات التي لا يسمح فيها بتسرب غاز المعالجة إلى الغلاف الجوي ولا يسمح بدخول غاز الختم إلى الماكينة.
