طرق Debonding السائدة

مع تقدم معالجة أشباه الموصلات وزيادة الطلب على المكونات الإلكترونية، أصبح استخدام الرقائق فائقة الرقة (التي يقل سمكها عن 100 ميكرومتر) أمرًا بالغ الأهمية بشكل متزايد. ومع ذلك، مع التخفيضات المستمرة في سمك الرقاقة، تكون الرقاقات معرضة بشدة للكسر أثناء العمليات اللاحقة، مثل الطحن والحفر والتعدين.

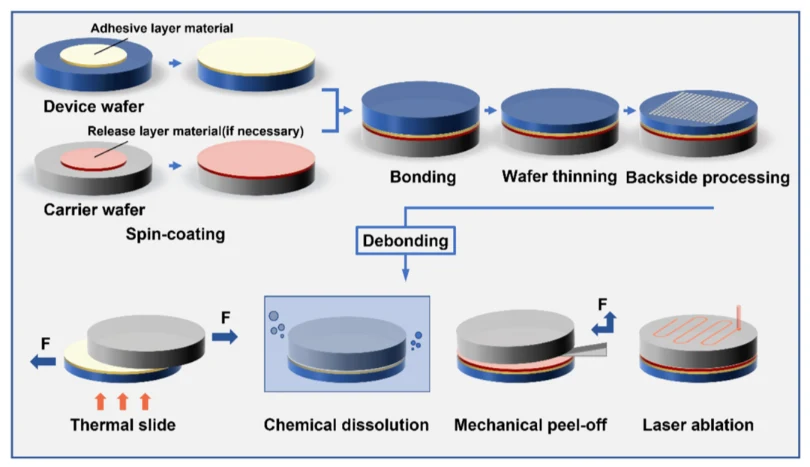

عادةً ما يتم تطبيق تقنيات الربط والتفكيك المؤقتة لضمان الأداء المستقر وإنتاجية أجهزة أشباه الموصلات. يتم تثبيت الرقاقة الرقيقة جدًا مؤقتًا على ركيزة حاملة صلبة، وبعد معالجة الجانب الخلفي، يتم فصل الاثنين. تُعرف عملية الفصل هذه باسم فك الارتباط، والتي تتضمن في المقام الأول فك الارتباط الحراري، وفك الارتباط بالليزر، وفك الارتباط الكيميائي، وفك الارتباط الميكانيكي.

التفكيك الحراري

إزالة الترابط الحراري هي طريقة تفصل الرقاقات الرقيقة جدًا عن الركائز الحاملة عن طريق التسخين لتليين وتحلل المادة اللاصقة الرابطة، وبالتالي تفقد قدرتها على الالتصاق. وهي مقسمة بشكل أساسي إلى إزالة ترابط الشرائح الحرارية وتفكيك التحلل الحراري.

عادةً ما تتضمن عملية فك الارتباط بالشريحة الحرارية تسخين الرقائق المرتبطة إلى درجة حرارة تليينها، والتي تتراوح تقريبًا من 190 درجة مئوية إلى 220 درجة مئوية. عند درجة الحرارة هذه، تفقد المادة اللاصقة الرابطة قدرتها على الالتصاق، ويمكن دفع الرقائق الرقيقة جدًا أو تقشيرها ببطء من الركائز الحاملة بواسطة قوة القص المطبقة بواسطة أجهزة مثلخراطيش فراغلتحقيق الانفصال السلس. أثناء عملية فك الارتباط بالتحلل الحراري، يتم تسخين الرقائق المرتبطة إلى درجة حرارة أعلى، مما يتسبب في التحلل الكيميائي (انقسام السلسلة الجزيئية) للمادة اللاصقة وفقدان التصاقها تمامًا. ونتيجة لذلك، يمكن فصل الرقائق المرتبطة بشكل طبيعي دون أي قوة ميكانيكية.

إزالة الترابط بالليزر

إزالة الترابط بالليزر هي طريقة إزالة الترابط التي تستخدم إشعاع الليزر على الطبقة اللاصقة للرقائق المستعبدة. تمتص الطبقة اللاصقة طاقة الليزر وتولد الحرارة، وبالتالي تخضع لتفاعل التحلل الضوئي. يتيح هذا النهج فصل الرقائق الرقيقة جدًا عن الركائز الحاملة في درجة حرارة الغرفة أو درجات حرارة منخفضة نسبيًا.

ومع ذلك، فإن الشرط الأساسي لإلغاء الترابط بالليزر هو أن تكون الركيزة الحاملة شفافة بالنسبة لطول موجة الليزر المستخدم. بهذه الطريقة، يمكن لطاقة الليزر أن تخترق الركيزة الحاملة بنجاح ويتم امتصاصها بشكل فعال بواسطة مادة الطبقة الرابطة. ولهذا السبب، فإن اختيار الطول الموجي لليزر أمر بالغ الأهمية. تتضمن الأطوال الموجية النموذجية 248 نانومتر و365 نانومتر، والتي يجب أن تتطابق مع خصائص الامتصاص البصري لمادة الترابط.

إزالة الروابط الكيميائية

يحقق التفكيك الكيميائي فصل الرقاقات المستعبدة عن طريق إذابة الطبقة اللاصقة الرابطة بمذيب كيميائي مخصص. تتطلب هذه العملية جزيئات مذيبة تخترق الطبقة اللاصقة لتسبب التورم وانقسام السلسلة والذوبان في نهاية المطاف، مما يسمح للرقائق الرقيقة جدًا والركائز الحاملة بالانفصال بشكل طبيعي. ومن ثم، لا يلزم وجود معدات تسخين إضافية أو قوة ميكانيكية توفرها خراطيش التفريغ، كما أن إزالة الروابط الكيميائية تولد الحد الأدنى من الضغط على الرقائق.

في هذه الطريقة، غالبًا ما يتم حفر الرقائق الحاملة مسبقًا للسماح للمذيب بالاتصال الكامل بطبقة الترابط وإذابتها. يؤثر سمك المادة اللاصقة على كفاءة وانتظام اختراق المذيبات وذوبانها. المواد اللاصقة القابلة للذوبان هي في الغالب مواد لدنة بالحرارة أو مواد معدلة تعتمد على البوليميد، ويتم تطبيقها عادةً عن طريق الطلاء الدوراني.

التفكيك الميكانيكي

تعمل عملية إزالة الترابط الميكانيكية على فصل الرقاقات الرقيقة جدًا عن الركائز الحاملة المؤقتة حصريًا من خلال تطبيق قوة تقشير ميكانيكية خاضعة للرقابة، بدون حرارة أو مذيبات كيميائية أو ليزر. تشبه هذه العملية عملية تقشير الشريط، حيث يتم "رفع" الرقاقة بلطف من خلال عملية ميكانيكية دقيقة.

تقدم Semicorex جودة عاليةخراطيش إزالة الترابط الخزفية المسامية من SIC. إذا كانت لديك أي استفسارات أو كنت بحاجة إلى تفاصيل إضافية، فلا تتردد في الاتصال بنا.

هاتف الاتصال رقم +86-13567891907

البريد الإلكتروني: sales@semicorex.com
