مقدمة موجزة عن التلدين الحراري السريع

التلدين الحراري السريع (يُختصر بـ RTA أو RTP) هو تقنية معالجة حرارية سريعة في تصنيع أشباه الموصلات. مبدأها الأساسي هو تسخين سطح الرقاقة بسرعة باستخدام مصدر حرارة إشعاعي عالي الكثافة (مثل مصابيح الهالوجين، والليزر، ومصابيح الفلاش، وما إلى ذلك)، وتسخين الرقاقة إلى درجة الحرارة العالية المستهدفة في وقت قصير للغاية (ثواني أو ميلي ثانية)، تليها عملية تبريد سريعة.

الأنواع الرئيسية لعمليات التلدين

نظرًا للطلب على فترات التلدين الأقصر في عقد التصنيع المتقدمة، تم تطوير مجموعة كاملة من تقنيات التلدين، مع تقليل وقت المعالجة بشكل تسلسلي من ثوانٍ إلى ميلي ثانية، ثم إلى ميكروثانية.

1. نقع التلدين الحراري السريع

عملية هيئة الطرق والمواصلات التقليدية مع 1 ~ 30 ثانية تسكن عند درجة حرارة الذروة.

2. التلدين الحراري السريع

تصل الرقائق إلى درجة حرارة الذروة (~ 1050 درجة مئوية) مع سكون لا يكاد يذكر قبل التبريد الفوري؛ العملية السائدة لتشكيل الوصلات الضحلة للغاية.

3. التلدين بمصباح الفلاش

يقوم الفلاش المكثف بمقياس المللي ثانية الصادر عن مصابيح القوس بتسخين سطح الرقاقة فقط مع الحفاظ على برودة الركيزة السائبة.

4. التلدين بالليزر

يوفر شعاع الليزر المسحي تسخينًا موضعيًا يتراوح من ميكروثانية إلى ميلي ثانية يقتصر على طبقة السيليكون العليا. إنه يوفر أقل ميزانية حرارية، وأعلى كفاءة تنشيط، وأقل تقاطعات ممكنة.

---

لماذا التلدين الحراري السريع مطلوب بعد زرع الأيونات؟

زرع الأيونات هو عملية قصف عدوانية تعتمد على الأيونات عالية الطاقة لضرب رقائق السيليكون لإكمال المنشطات، الأمر الذي سيسبب أضرارًا جسيمة للرقاقة ويؤدي إلى عيبين خطيرين لا يمكن حلهما إلا من خلال عملية التلدين.

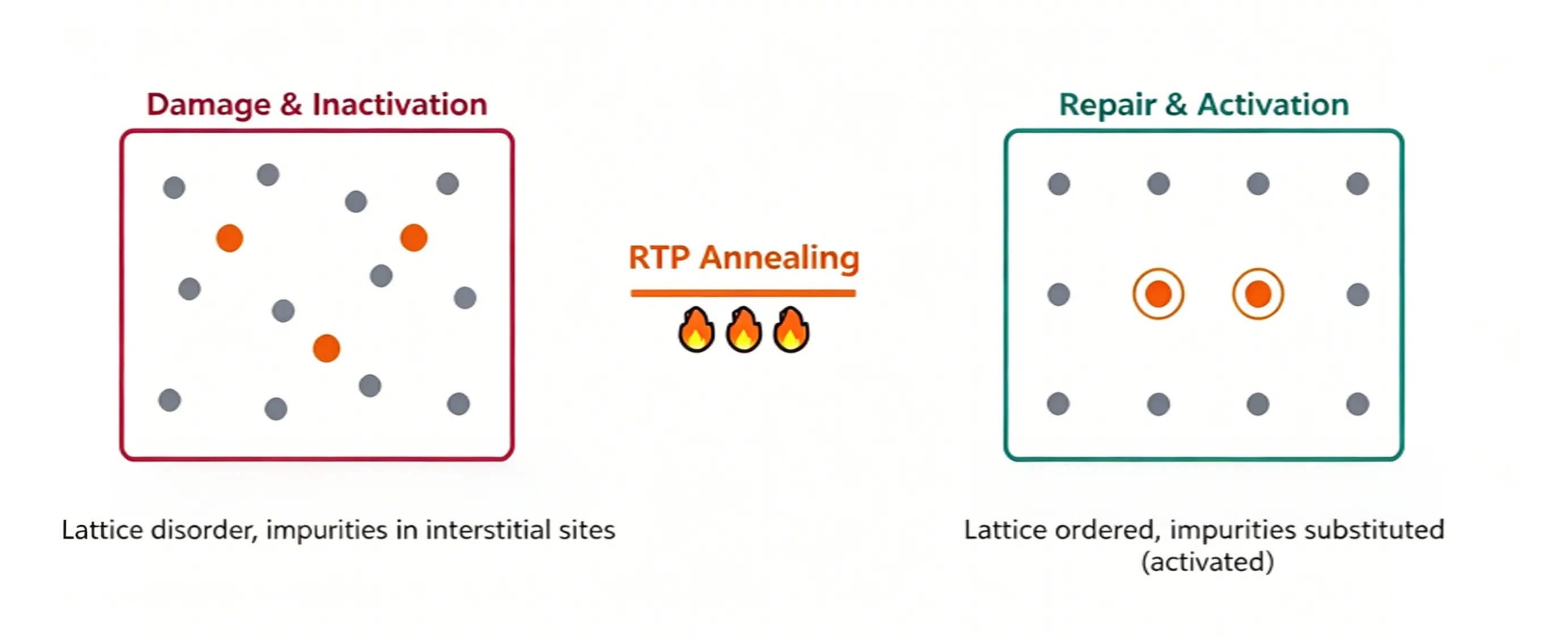

1. يحتل المنشطات مواقع شعرية غير مناسبة

لكي تتمكن الذرات المشابهة (البورون، الفوسفور، الزرنيخ) من توليد ناقلات شحن مجانية (الثقوب أو الإلكترونات)، يجب أن تشغل مواقع شبكية بديلة، لتحل محل ذرات السيليكون الأصلية. ومع ذلك، بعد عملية الزرع مباشرة، ينحصر معظم المنشطات في المواضع الخلالية. هذه المنشطات الخلالية غير نشطة كهربائيًا ولا يمكنها المساهمة بأي حاملات في التوصيل. يوفر التلدين طاقة حرارية لدفع المنشطات الخلالية إلى الهجرة إلى المواقع البديلة، وبالتالي تحقيق "تنشيط المنشطات" الحقيقي وتحويلها إلى مانحين أو متقبلين وظيفيين. يتحكم معدل التنشيط المنشط بشكل مباشر في مقاومة الطبقة للطبقة المنشطات.

2. تعرض هيكل الشبكة لأضرار بالغة

تؤدي عملية زرع الأيونات بجرعة عالية إلى تعطيل الشبكة البلورية المرتبة على سطح الرقاقة وقد تؤدي إلى عدم الشكل: يتحول السيليكون أحادي البلورة المحاذاة جيدًا في الأصل إلى طبقة سيليكون غير متبلورة تشبه الزجاج غير متبلور. يسمح التلدين بنمو طبقة السيليكون غير المتبلورة مرة أخرى إلى بلورة واحدة باستخدام السيليكون الأساسي السليم كقالب. وتسمى هذه العملية إعادة التبلور الفوقي في المرحلة الصلبة (SPER).

لماذا يجب أن تكون عملية التلدين "سريعة"؟

إذا كانت المعالجة بدرجة حرارة عالية إلزامية، فلماذا لا نستخدم الأفران التقليدية للتسخين لفترات طويلة بدلاً من معالجة التلدين الحراري السريع؟ والسبب هو أن درجات الحرارة المرتفعة لا تنشط الشوائب فحسب، بل تتسبب أيضًا في انتشارها إلى الداخل، مما يجعل الوصلة أعمق. تتطلب أجهزة أشباه الموصلات المتقدمة وصلات ضحلة للغاية (USJ)، وكلما كانت الوصلة أقل عمقًا، كلما كان ذلك أفضل.

يتم تحديد مسافة انتشار Dopant بواسطة الميزانية الحرارية، التي تحددها الصيغة:

طول الانتشار ≈ √(D · t)، D ∝ exp(−Eₐ/kT)

D = معامل الانتشار المنشط (يرتفع بشكل كبير مع درجة الحرارة)

t = مدة البقاء عند درجة حرارة عالية

يؤدي ارتفاع درجات الحرارة وأوقات السكون الحراري الأطول إلى تقاطعات أعمق، مما يخلق مقايضة أساسية: درجة الحرارة العالية الكافية ضرورية للتنشيط الكامل للتنشيط، ومع ذلك فإن الحد الأدنى من مدة التسخين مطلوب لقمع تعميق الوصلات.

الحل الوحيد القابل للتطبيق هو الوصول بسرعة إلى درجة حرارة الذروة متبوعة بالتبريد الفوري، مما يحد من التعرض لدرجة الحرارة العالية إلى نافذة قصيرة جدًا. هذه هي الميزة الأساسية للتليين الحراري السريع مقارنة بالمعالجة التقليدية لتسخين الفرن: حيث تعمل دورة درجة الحرارة بمقياس ثانية أو حتى بالمللي ثانية على تقليل الميزانية الحرارية الإجمالية.

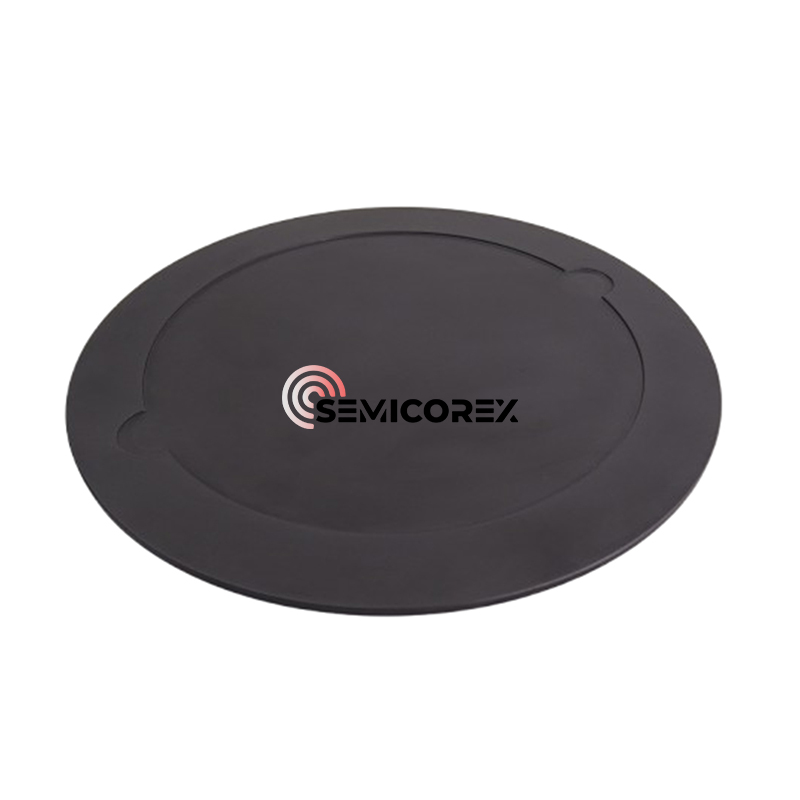

تقدم Semicorex جودة عاليةناقلات الرقاقات RTP/RTAبناء على احتياجات العملاء. إذا كانت لديك أي استفسارات أو كنت بحاجة إلى تفاصيل إضافية، فلا تتردد في الاتصال بنا.
