خراطيش فراغ السيراميك

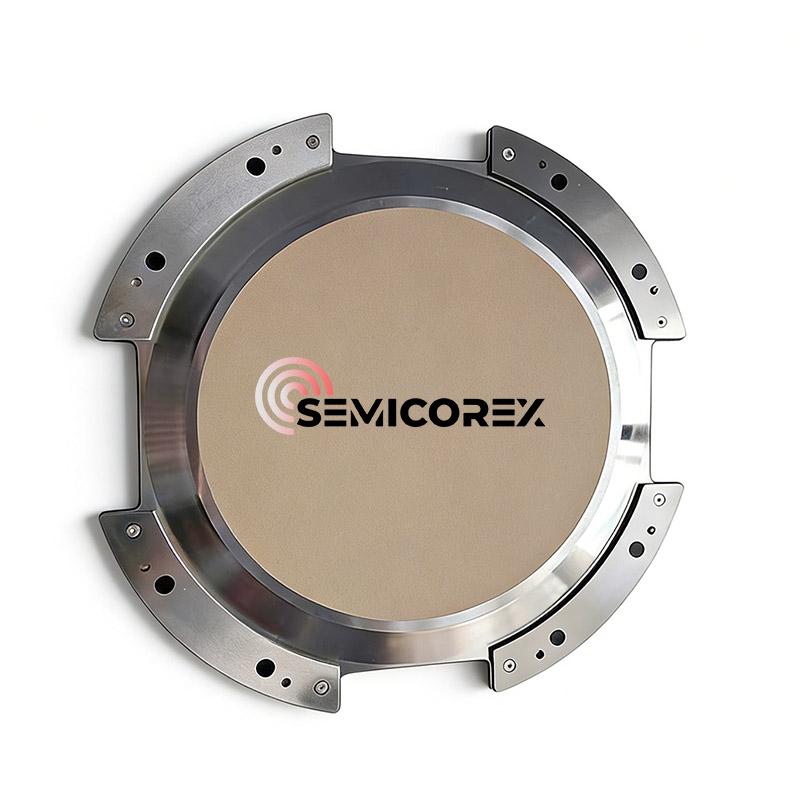

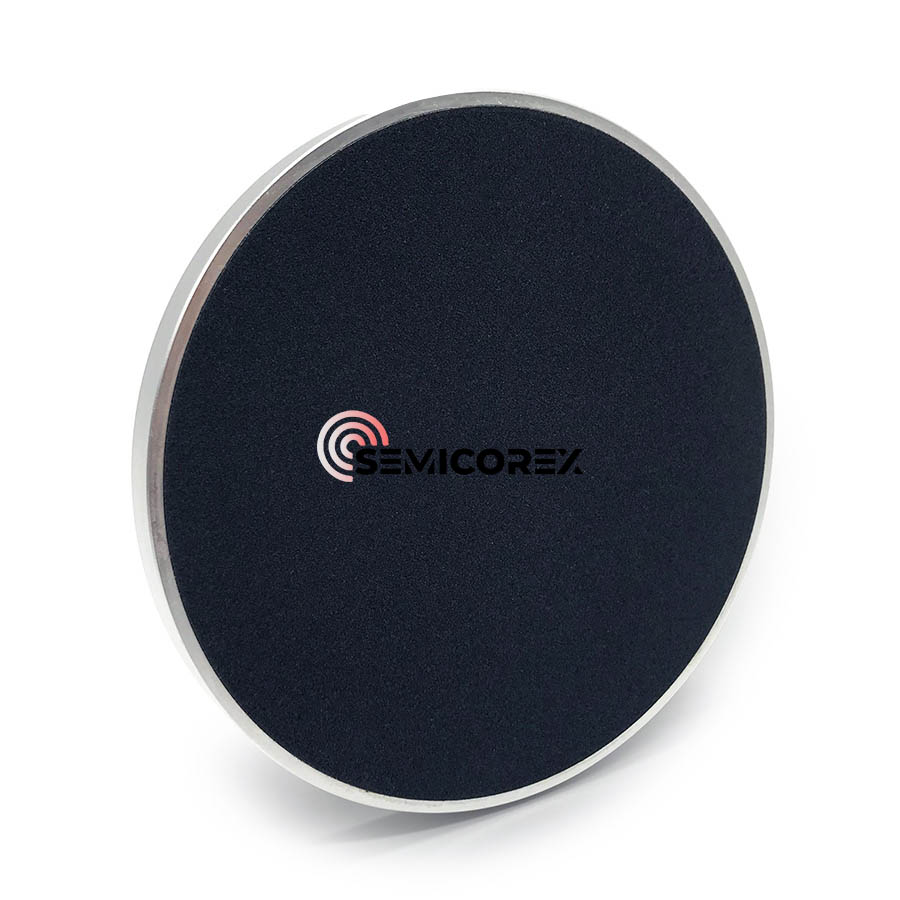

خراطيش فراغ السيراميكهي أدوات تستخدم لربط وحمل رقائق أشباه الموصلات في صناعة رقائق أشباه الموصلات. إنها تتميز بالتسطيح والتوازي العاليين، الهيكل الكثيف والموحد، القوة العالية، نفاذية الهواء الجيدة، قوة الامتزاز الموحدة، وسهولة التشذيب. إنها مناسبة لعمليات مثل التخفيف، والقطع، والطحن، والتنظيف، والمعالجة في تصنيع رقائق أشباه الموصلات، وحل العديد من المشكلات بشكل فعال مثل بصمات الرقاقات، والانهيار الكهروستاتيكي للرقاقة، والتلوث بالجسيمات. وفي التطبيقات العملية، فإنها تحقق جودة معالجة عالية للغاية لرقائق أشباه الموصلات.

دور تشاك فراغ السيراميك

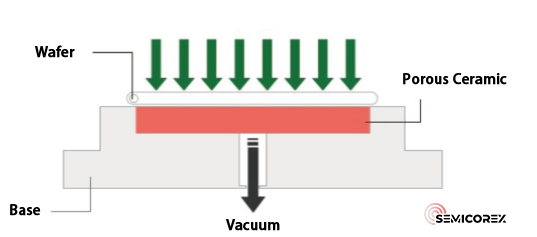

A تشاك فراغ السيراميكعبارة عن عملية تثبيت فائقة الدقة تعتمد على مبدأ الامتزاز الفراغي. إنها مصنوعة بشكل أساسي من مواد سيراميكية متقدمة مثل الألومينا، نيتريد الألومنيوم، أو كربيد السيليكون. من خلال قنوات فراغ مُشكَّلة بدقة أو هياكل مسامية على سطح الامتزاز، فإنه يتصل بنظام فراغ خارجي لتشكيل مجال ضغط سلبي موحد.

في التصنيع المتطور مثل أشباه الموصلات ولوحات العرض، تكمن القيمة الأساسية لخراطيش التفريغ الخزفية في قدرتها على التخلص من طرق التثبيت الميكانيكية التقليدية. باستخدام قوة الامتصاص الموزعة بشكل موحد فقط، يمكنها الاحتفاظ برقائق أو ركائز زجاجية رفيعة للغاية وهشة للغاية دون تلامس أو تلوث بالجسيمات طوال العملية بأكملها. في الوقت نفسه، بفضل تسطيح سطحه النانوي، والصلابة العالية للغاية، والاستقرار الكيميائي الحراري الممتاز، يمكنه توفير سطح مرجعي لتحديد موضع شبه مثالي لقطعة العمل في بيئات المعالجة القاسية، وبالتالي ضمان دقة وإنتاجية العمليات الحرجة مثل الطباعة الحجرية الضوئية والفحص والطحن.

لماذا السيراميك

في سيناريوهات التصنيع المتطورة، لا تعد ظرف الطبطبات مجرد "أدوات امتصاص"، ولكنها تركيبات مهمة تحدد بشكل مباشر استقرار العملية وإنتاجية المنتج. من بين العديد من المواد، يتم اختيار المواد الخزفية على نطاق واسع، مما يعكس بدقة كيفية معالجة المواد الخزفية المتقدمة بشكل منهجي لنقاط الضعف في الصناعة. من وجهة نظر هندسية، يمكن تلخيص ذلك في "أربعة متطلبات عالية":

(1) التسطيح العالي والصلابة العالية

في عمليات تصنيع أشباه الموصلات وشاشات العرض، غالبًا ما تكون رقائق السيليكون والركائز الزجاجية التي يتم التعامل معها ومعالجتها رقيقة للغاية، بسمك منخفض يصل إلى عشرات الميكرومترات. في مثل هذه المقاييس، يمكن أن يؤدي أي انحناء أو اهتزاز أو إجهاد موضعي غير متساوٍ إلى كسر الرقاقة أو تزييفها أو حتى التأثير بشكل مباشر على دقة محاذاة العمليات الحرجة مثل الطباعة الحجرية الضوئية.

يمكن للمواد الخزفية المتقدمة (مثل الألومينا وكربيد السيليكون) تحقيق التسطيح على مستوى أقل من الميكرومتر أو حتى مستوى النانومتر من خلال عمليات التلبيد الدقيقة وعمليات الطحن والتلميع عالية الدقة. في الوقت نفسه، فإن معامل المرونة العالي الخاص بهم يمنح ظرف الظرف صلابة هيكلية عالية للغاية، مما يضمن عدم حدوث أي تشوه تقريبًا تحت الامتزاز الفراغي، وبالتالي توفير مستوى مرجعي مستقر تمامًا للعملية.

(2) النظافة العالية والخمول الكيميائي

تتمتع ورش تصنيع أشباه الموصلات بمتطلبات نظافة صارمة للغاية. يجب ألا تكون تجهيزات العملية خالية من التلوث بالجسيمات فحسب، بل يجب أيضًا أن تمنع إطلاق أيونات المعادن وتتحمل التعرض المتكرر لمواد التنظيف الكيميائية المختلفة.

يتمتع السيراميك، باعتباره مواد غير عضوية وغير معدنية، بسطح كثيف وناعم، مما يجعله أقل عرضة لتوليد الجسيمات. علاوة على ذلك، فهي غير مغناطيسية، ولا تحتوي على عناصر معدنية قابلة للهجرة، وتظهر ثباتًا كيميائيًا عاليًا للغاية. إنها تحافظ على أداء مستقر في الأحماض القوية والقلويات القوية وبيئات المذيبات العضوية، مما يجعلها مثالية للتطبيق طويل الأمد في عمليات غرف الأبحاث عالية المستوى.

(3) متانة عالية وثبات طويل الأمد

في خطوط الإنتاج الآلية التي تعمل على مدار الساعة طوال أيام الأسبوع، تحتاج ظرف السيراميك إلى تحمل الآلاف من دورات الامتزاز والإطلاق ومواجهة تقلبات درجات الحرارة طويلة المدى وحتى بيئات المعالجة ذات درجة الحرارة العالية. وهذا يضع متطلبات عالية للغاية على مقاومة التآكل للمادة، ومقاومة التعب، والاستقرار الحراري.

بالمقارنة مع المعادن أو البوليمرات، يتمتع السيراميك بصلابة أعلى ومقاومة للتآكل، كما أن سلوك التمدد الحراري الخاص به مستقر، مما يجعله أقل عرضة للزحف أو تدهور الأداء. عادةً ما يكون عمرها الافتراضي أطول بكثير من عمر ظرف المواد التقليدية، مع انخفاض وتيرة الصيانة والاستبدال، مما يجعلها أكثر اقتصادا من حيث إجمالي تكلفة دورة الحياة.

(4) تصميم وظيفي متكامل للغاية

في عمليات أشباه الموصلات الأكثر تقدمًا، لم تعد وظيفة ظرف السيراميك تقتصر على الامتزاز الفراغي. على سبيل المثال، في الغرف المفرغة المستخدمة للحفر الجاف وترسيب الأغشية الرقيقة (CVD/PVD)، قد تؤدي فتحات الامتزاز الفراغي التقليدية إلى تعطيل الغلاف الجوي وتوزيع الضغط داخل الغرفة.

عند هذه النقطة، يصبح "ظرف الكهرباء الساكن (ESC)" هو الحل الرئيسي. تستخدم المجالس الاقتصادية والاجتماعية القوة الكهروستاتيكية الناتجة عن الطبقة العازلة الخزفية تحت مجال كهربائي مطبق لامتصاص الرقائق. ولا يؤدي ذلك إلى تجنب تداخل فتحات التفريغ في بيئة العملية فحسب، بل يدمج أيضًا السخانات وقنوات التبريد داخل ظرف الظرف، مما يتيح التحكم الدقيق في درجة حرارة الرقاقة (من درجات الحرارة المنخفضة إلى ما يزيد عن 500 درجة مئوية)، وهو أساس حاسم للتنفيذ الناجح للعمليات المتقدمة.

سيناريو التطبيق

تُستخدم خراطيش السيراميك على نطاق واسع في مجالات التصنيع المتطورة مثل أشباه الموصلات ولوحات العرض والخلايا الكهروضوئية والبصريات الدقيقة.

وفي عمليات أشباه الموصلات، فهي بمثابة منصات حاسمة للطباعة الحجرية الضوئية، والحفر، والتلميع، والتفتيش. وفي صناعة لوحات العرض، توفر دعمًا ثابتًا ونقلًا للركائز الزجاجية كبيرة الحجم والرفيعة للغاية. وفي إنتاج الخلايا الكهروضوئية، فإنها تضمن التعامل الآمن مع رقائق السيليكون الرقيقة والهشة أثناء القطع والاختبار.

تكمن قيمتها الأساسية في توفير حل تثبيت دقيق لقطع العمل الرفيعة للغاية، والمسطحة للغاية، والهشة للغاية دون إجهاد ميكانيكي أو تلوث جسيمي، مما يشكل حجر الزاوية لضمان إنتاجية وكفاءة عالية في التصنيع الدقيق الحديث.
