الاختلافات بين خراطيش الفراغ وخراطيش الكهرباء الساكنة

وباعتبارها الروابط الأساسية التي لا غنى عنها في تصنيع أشباه الموصلات، فإن استقرار ودقة تقنية الاحتفاظ بالرقاقات تؤثر بشكل مباشر على كفاءة إنتاج الرقائق وجودة الجهاز النهائية. تعد خراطيش الفراغ وخراطيش الكهرباء الساكنة من الحلول الرئيسية لحمل الرقاقات لتصنيع أشباه الموصلات. على الرغم من أن كلاهما ينتمي إلى ظرف الرقاقة، إلا أنهما يختلفان بشكل كبير في الهيكل وخصائص الأداء والسيناريوهات القابلة للتطبيق.

1. مبادئ العمل المختلفة

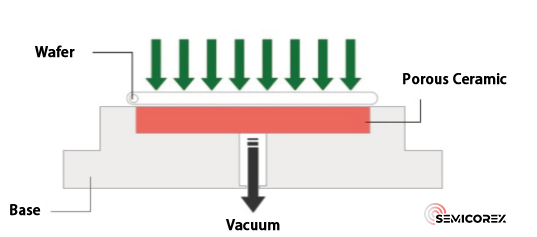

خراطيش فراغتعتمد على الضغط السلبي لتثبيت الرقائق في مكانها. يتم استخراج الهواء عبر خطوط أنابيب متصلة بمضخة تفريغ، مما يشكل ضغطًا سلبيًا أسفل الرقاقة لتثبيت الرقاقات أو الركائز بقوة على سطح ظرف الظرف. قاعدة تشاك مصنوعة بدقة من السيراميك أو المعدن، ويتكون سطحها الممتص من صفيحة خزفية مسامية مثبتة في تجويف مضاد على القاعدة، مع ربط محيطها وإغلاقه بالقاعدة.  يتم توصيل ظرف الظرف بمضخة تفريغ من خلال قنوات داخلية صغيرة الحجم للوحة الخزفية، ويولد منطقة تفريغ أقل بكثير من الضغط الجوي، وبالتالي تأمين الرقاقة بإحكام.

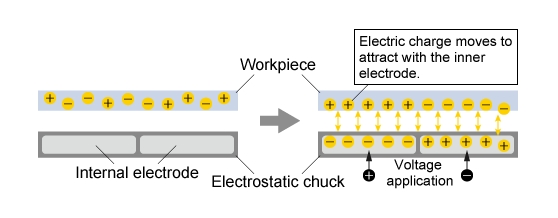

تعتمد خراطيش الكهرباء الساكنة على هيكل أساسي مزود بأقطاب كهربائية مدمجة داخل قاعدة معدنية، ومغطاة بطبقة عازلة من السيراميك عالية الأداء. فهي تولد مجالًا كهروستاتيكيًا على سطحها لتحفيز الشحنات الكهربائية على قطع العمل، مما يخلق جاذبية كهروستاتيكية لرقائق التثبيت أو الركائز. عند تطبيق الجهد الكهربائي، يتشكل مجال إلكتروستاتيكي قوي بين الأقطاب الكهربائية والعازل السيراميكي ورقاقة، مما يوفر قوة قابضة تتراوح من عدة آلاف إلى عشرات الآلاف من الباسكال لتثبيت الرقاقة بشكل مستقر.

2. مزايا الأداء المختلفة

تتوافق ظرف التفريغ مع الرقاقات ذات الأبعاد المختلفة وسير عمل العمليات المختلفة، مما يوفر تثبيتًا مستقرًا للرقاقات أثناء المعالجة. بالمقارنة مع ظرف الكهرباء الساكنة، فهي تتميز بتكاليف تصنيع وصيانة منخفضة بسبب بنيتها الداخلية البسيطة نسبيًا.

ومع ذلك، عندما تخضع الرقائق لعمليات تتطلب التشغيل في بيئة مفرغة أو منخفضة الضغط، مثل ترسيب البخار الكيميائي، فإن ظرف التفريغ الذي يعتمد على اختلافات الضغط لا يمكنه تلبية متطلبات العملية. علاوة على ذلك، عندما يتم تثبيت الرقاقات في مكانها بواسطة ظرف مفرغ، قد يتسبب ضغط الهواء في تشوه الرقاقة، مما يؤدي إلى ارتدادها بعد المعالجة. قد يؤدي ذلك إلى سطح متموج وضعف التسطيح وتقليل دقة المعالجة على الرقاقة المعالجة.

خراطيش كهرباءاعتماد الامتزاز بدون تلامس، مما يوفر قوة تثبيت متسقة وموزعة بالتساوي. وهذا يمنع بشكل فعال تزييف الرقاقة وتشويهها وتلفها، مما يحافظ على التسطيح الممتاز للحصول على دقة تصنيع أعلى. مجهزة بتبريد خلفي بالهيليوم لتوزيع درجة الحرارة بشكل موحد، تدعم الأظرف الكهروستاتيكية التنظيم الدقيق لدرجة حرارة الرقاقة.

على الجانب السلبي، تحتوي الظغطات الكهروستاتيكية على هياكل معقدة ذات معايير صارمة للغاية فيما يتعلق بتسطيح السطح والنعومة والهياكل المجهرية ذات الحجم الميكروني. تخلق الدقة على مستوى الميكرون للميزات الدقيقة حواجز تقنية عالية في صياغة المواد الخام والتلبيد وتشطيب السطح. يظل التحكم في درجة الحرارة تحديًا تقنيًا أساسيًا؛ تشتمل المجالس الكهربائية العازلة من نيتريد الألومنيوم (AlN) لتعزيز تبديد الحرارة على عمليات إنتاج أكثر تعقيدًا. تعمل المتطلبات الفنية الصارمة متعددة الأبعاد على رفع سعر المنتج، ويعد الفحص والصيانة المنتظمة للأنظمة الكهروستاتيكية أمرًا إلزاميًا لضمان التشغيل المستقر.

3. مجالات التطبيق الرئيسية المختلفة

مع التسطيح العالي، والتوازي الفائق، والملمس الموحد الكثيف، والقوة الميكانيكية العالية، ونفاذية الهواء الموحدة وإعادة التكييف السهل، يتم استخدام خراطيش التفريغ لإصلاح ونقل قطع العمل المسطحة والمختومة جيدًا مثل الصفائح المعدنية والركائز البلاستيكية. وفي مجال تصنيع أشباه الموصلات، فإنها تخدم عمليات ترقق الرقاقات وتقطيعها إلى مكعبات وطحنها وتنظيفها وغيرها من عمليات معالجة الرقاقات، مما يؤدي بشكل فعال إلى حل المشكلات الشائعة بما في ذلك المسافات البادئة للرقاقات والانهيار الكهروستاتيكي للرقائق وتلوث الجسيمات.

تم تصميم خراطيش الكهرباء الساكنة خصيصًا لقطع العمل المسطحة وغير الموصلة، وهي عبارة عن حاملات رقاقات نظيفة للغاية ومخصصة لبيئات الفراغ والبلازما. يتم نشرها على نطاق واسع في عمليات أشباه الموصلات البلازما والفراغ، بما في ذلك النقش الجاف، PECVD، الأمراض القلبية الوعائية الحرارية، ترسيب البخار الفيزيائي (PVD)، زرع الأيونات والطباعة الحجرية فوق البنفسجية القصوى (EUVL).
