لماذا تعتبر طلاءات CVD SiC أمرًا ضروريًا لمستقبلات الجرافيت MOCVD؟

في تصنيع شرائح LED، تعمل عملية MOCVD بمثابة العملية الأساسية التي تحدد كفاءة الإضاءة. أثناء الإنتاج، تعمل مستقبِلات الجرافيت التي تحمل ركائز من الياقوت أو السيليكون تحت دورات حرارية متكررة عند درجات حرارة تقترب من 1000 درجة مئوية داخل أجواء مسببة للتآكل. وبناء على ذلك، فإن أداء مستقبلات الجرافيت يؤثر بشكل مباشر على الكفاءة الفوقية، والتوحيد الفوقي، والعائد النهائي للأجهزة النهائية. أصبح إيداع طلاء CVD SiC على مستقبلات الجرافيت هو الحل الصناعي السائد. توضح هذه المقالة بإيجاز الأساس المنطقي وراء هذا التصميم.

ماذا يحدث عند استخدام مستقبلات الجرافيت غير المطلية؟

الجرافيتهي مواد ممتازة لدعم درجات الحرارة العالية، ومع ذلك فهي تحتوي على ثلاثة عيوب متأصلة تتفاقم بشكل كبير داخل غرف MOCVD:

1. التآكل الكيميائي عند درجات الحرارة العالية

تقدم عمليات MOCVD الأمونيا والهيدروجين والسلائف المعدنية العضوية. عندما يتلامس الجرافيت مع هذه الغازات عند درجة حرارة تقارب 1000 درجة مئوية، يتم إنتاج الهيدروكربونات وحتى سيانيد الهيدروجين. يؤدي هذا إلى تآكل مستمر لسطح الجرافيت مع انحراف تدريجي للأبعاد، وتلوث منتجات التفاعل الثانوية الطبقة الفوقي.

2. إطلاق الغازات النجاسة من هيكل مسامي

نظرًا لأن الجرافيت يتميز ببنية مسامية بطبيعتها، فإن الشوائب المعدنية المتبقية والرطوبة الممتصة والأكسجين من الإنتاج يتم إطلاقها تدريجيًا خلال دورات التسخين المتكررة. يؤدي كل إطلاق إلى تقلبات في تركيز الشوائب الخلفية للطبقة الفوقي، مما سيؤدي إلى إنشاء نقاط خلل غير مفسرة مرئية على منحنيات العائد.

3. المسحوق والتشوه تحت الدراجات الحرارية

تخضع مستقبلات MOCVD لدورات تسخين وتبريد متعددة يوميًا. يعاني الجرافيت العاري من انخفاض قوة الترابط بين جزيئات السطح تحت تأثير الصدمة الحرارية المتكررة، مما يؤدي إلى تساقط المسحوق. تؤدي جزيئات الكربون التي تسقط على الرقائق الفوقي إلى تلوث جسيمات مميت.

باختصار، تعمل مستقبلات الجرافيت غير المطلية بمثابة "قنابل شوائب" لا يمكن التنبؤ بها، حيث تطلق الملوثات بشكل مستمر داخل غرف MOCVD.

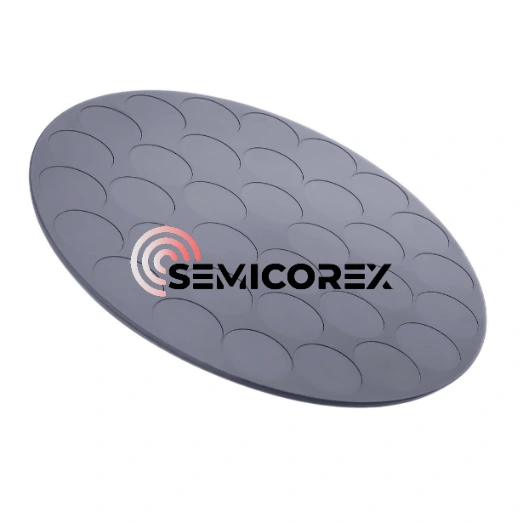

ما هي المزايا التي يوفرها طلاء CVD SiC؟

مع تقدم عمليات تصنيع أشباه الموصلات إلى العقد النانوية وحتى العقد ذات النطاق الذري، فإن الملوثات السطحية النادرة بما في ذلك الملوثات الجسيمية والشوائب الأيونية المعدنية سوف تتحلل أو حتى تجعل أجهزة أشباه الموصلات النهائية غير وظيفية تمامًا. وهذا يفرض متطلبات أداء أكثر صرامة على مستقبلات الجرافيت المستخدمة في العمليات الفوقي. بالاعتماد على تقنية ترسيب البخار الكيميائي المتقدمة، يتم ترسيب طبقة SiC ذات كثافة موحدة على مستقبلات الجرافيت. يعمل هذا الطلاء بمثابة درع سيراميكي وقائي قوي ويوفر المزايا الرئيسية التالية:

1. حماية بدنية موثوقة

يعمل طلاء SiC على عزل قاعدة الجرافيت تمامًا عن أجواء العملية، مما يمنع الأمونيا والهيدروجين من الاتصال بقاعدة الجرافيت ويمنع الحفر الكيميائي. وفي الوقت نفسه، يتم إغلاق الشوائب المحبوسة داخل مصفوفة الجرافيت أسفل الطلاء ولا يمكن أن تتسرب إلى الغرفة.

2. نظافة فائقة

تحقق طلاءات CVD SiC النقاء مستوى ppb (درجة 9N، أعلى من 99.999995%)، مما يتفوق بشكل كبير على معظم مواد الجرافيت. وهذا يعني أن تلوث الرقاقة بواسطةالأمراض القلبية الوعائية كربيد المطلي بالجرافيتيتم تقليل السطح إلى مستوى لا يكاد يذكر.

3. مقاومة فائقة للصدمات الحرارية

تميل مستقبلات MOCVD إلى تحمل الضرر الناتج عن التقلبات السريعة في درجات الحرارة. من خلال تعديلات العملية،الأمراض القلبية الوعائية كربيديمكن أن ترتبط الطلاءات بقوة بقواعد الجرافيت وتتكيف مع معامل التمدد الحراري للجرافيت، مما يقلل بشكل فعال من خطر التشقق الناتج عن التغيرات الشديدة في درجات الحرارة.

4. مقاومة ملحوظة للأكسدة

أثناء البيئات التي تحتوي على الأكسجين أقل من 1600 درجة مئوية، يتطور فيلم SiO₂ الواقي الرقيق للغاية بشكل طبيعي على سطح طلاء مستقبلات الجرافيت المطلية بـ CVD SiC. يمكن لطلاء CVD SiC أن يمنع المزيد من الأكسدة لتآكل مستقبلات الجرافيت الداخلية، ويعمل كملاذ أخير حتى في الظروف القاسية مثل سحب الهواء غير المخطط له أثناء العملية.
