دعم الكوارتز

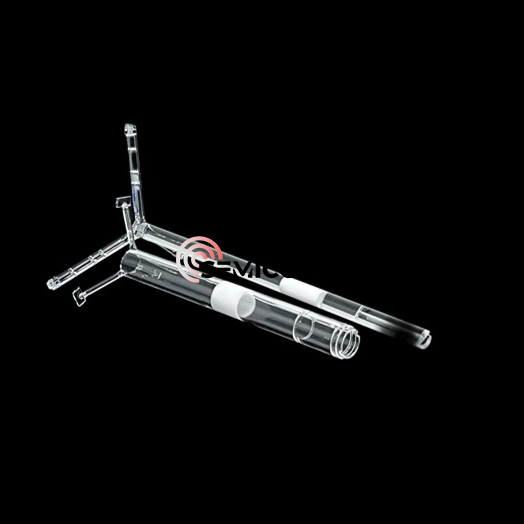

في بيئة تصنيع أشباه الموصلات الصارمة، غالبًا ما يكمن الفرق بين الدفعة عالية الإنتاجية والفشل المكلف في الدقة المجهرية لتحديد موضع الرقاقة. يعمل عمود دعم حساس الكوارتز Semicorex (يشار إليه عادةً باسم عمود الكوارتز الفوقي) بمثابة العمود الفقري الحرفي لترسيب البخار الكيميائي (CVD) وعمليات النمو الفوقي. تم تصميم هذا المكون ليتحمل التدرجات الحرارية الشديدة والتعرض الكيميائي، وهو أمر بالغ الأهمية للحركة السائلة والعمودية ودوران المستقبِلات أو حاملات الرقاقات.

دور الكوارتز في العمليات الفوقي

تتطلب العملية الفوقي درجات حرارة غالبًا ما تتجاوز 1000 درجة مئوية وبيئة خالية حتى من أدنى تلوث معدني. سوف تفشل المواد القياسية أو تنطلق الغازات في ظل هذه الظروف. يتم تصنيع دعامة الكوارتز الخاصة بنا من السيليكا المصهورة الاصطناعية عالية النقاء، مما يضمن ما يلي:

استقرار حراري استثنائي:مقاومة عالية للصدمات الحرارية، مما يمنع التشقق أثناء دورات التسخين والتبريد السريعة.

الخمول الكيميائي:غير تفاعلي مع الغازات الأولية وعوامل التنظيف، مما يحافظ على سلامة رقاقة أشباه الموصلات.

الحد الأدنى من التلوث:ومن خلال قياس مستويات الشوائب بأجزاء في المليون، فإنه يمنع "تنشيط" الغلاف الجوي بالعناصر غير المرغوب فيها.

الوظائف الأساسية والمزايا التقنية

وتتمثل الوظيفة الأساسية لدعم الكوارتز Susceptor في تسهيل الحركة الرأسية والدورانية للمستقبل - اللوحة التي تحمل رقاقة أشباه الموصلات.

1. تحديد المواقع العمودية الدقيقة

في المفاعل النموذجي، تحدد المسافة بين سطح الرقاقة ومدخل الغاز تجانس الفيلم. يتم تصنيع أعمدة الكوارتز لدينا بتفاوتات أقل من المليمتر. وهذا يسمح لنظام التحكم في الحركة الخاص بالمعدات برفع أو خفض المستقبِل مع إمكانية التكرار المطلق، مما يضمن أن كل رقاقة في عملية الإنتاج تواجه ديناميكيات تدفق الغاز متطابقة.

2. الحركة والنقل السلس

تعتمد الكفاءة في التصنيع بكميات كبيرة (HVM) على سرعة معالجة الرقاقات. يضمن التصميم على شكل ورقة والأضلاع الهيكلية المعززة لعمود الدعم قدرتها على تحمل وزن الجرافيت الثقيل أوالمستقبلات المغلفة بكربيد السيليكون (SiC).دون الركوع أو الاهتزاز. يعد هذا الاستقرار ضروريًا للنقل السريع للعينات بين غرف المعالجة أو محطات العمل المختلفة، مما يقلل من وقت التوقف عن العمل.

3. العزل الحراري الأمثل

في حين أن المُستقبِل يجب أن يكون ساخنًا، فإن المكونات الميكانيكية الموجودة أدناه غالبًا ما تحتاج إلى البقاء أكثر برودة.كوارتزيعمل بمثابة عازل حراري طبيعي. يقلل هيكل العمود المجوف الذي يشبه الأنبوب من مسار توصيل الحرارة، مما يحمي المحرك وموانع التسرب الموجودة في قاعدة المفاعل.
