ما هي الخواتم في النقش

في تصنيع الرقائق، تعد الطباعة الحجرية الضوئية والنقش خطوتين مرتبطتين ارتباطًا وثيقًا. تسبق الطباعة الحجرية الضوئية الحفر، حيث يتم تطوير نمط الدائرة على الرقاقة باستخدام مقاوم الضوء. يؤدي الحفر بعد ذلك إلى إزالة طبقات الفيلم التي لا يغطيها مقاوم الضوء، واستكمال نقل النموذج من القناع إلى الرقاقة والتحضير للخطوات اللاحقة مثل زرع الأيونات.

يتضمن النقش الإزالة الانتقائية للمواد غير الضرورية باستخدام الطرق الكيميائية أو الفيزيائية. بعد الطلاء، والطلاء المقاوم، والطباعة الحجرية الضوئية، والتطوير، يزيل النقش مادة الأغشية الرقيقة غير الضرورية المكشوفة على سطح الرقاقة، مع ترك المناطق المرغوبة فقط. ثم تتم إزالة مقاوم الضوء الزائد. يؤدي تكرار هذه الخطوات بشكل متكرر إلى إنشاء دوائر متكاملة معقدة. لأن النقش ينطوي على إزالة المواد، فإنه يطلق عليه "عملية الطرح".

النقش الجاف، المعروف أيضًا باسم النقش بالبلازما، هو الأسلوب السائد في حفر أشباه الموصلات. يتم تصنيف آلات حفر البلازما على نطاق واسع إلى فئتين بناءً على تقنيات توليد البلازما والتحكم فيها: حفر البلازما المقترنة بالسعة (CCP) وحفر البلازما المقترنة حثيًا (ICP). تُستخدم أدوات النقش CCP في المقام الأول لحفر المواد العازلة، في حين تُستخدم أدوات النقش ICP بشكل أساسي لحفر السيليكون والمعادن، وتُعرف أيضًا باسم أدوات النقش الموصلة. تستهدف أدوات الحفر العازلة المواد العازلة مثل أكسيد السيليكون، ونيتريد السيليكون، وثاني أكسيد الهافنيوم، بينما تستهدف أدوات الحفر الموصلة مواد السيليكون (السيليكون البلوري الأحادي، والسيليكون متعدد البلورات، ومبيدات السيليكا، وما إلى ذلك) والمواد المعدنية (الألومنيوم، والتنغستن، وما إلى ذلك).

في عملية النقش، سوف نستخدم في المقام الأول نوعين من الحلقات: حلقات التركيز وحلقات الدرع.

حلقة التركيز

بسبب تأثير حافة البلازما، تكون الكثافة أعلى في المركز وأقل عند الحواف. تولد حلقة التركيز، من خلال شكلها الحلقي وخصائص مادة CVD SiC، مجالًا كهربائيًا محددًا. يقوم هذا المجال بتوجيه وحصر الجسيمات المشحونة (الأيونات والإلكترونات) في البلازما على سطح الرقاقة، خاصة عند الحافة. يؤدي هذا إلى رفع كثافة البلازما عند الحافة بشكل فعال، مما يجعلها أقرب إلى كثافة البلازما في المركز. يؤدي هذا إلى تحسين تجانس النقش عبر الرقاقة بشكل كبير، ويقلل من تلف الحواف، ويزيد من الإنتاجية.

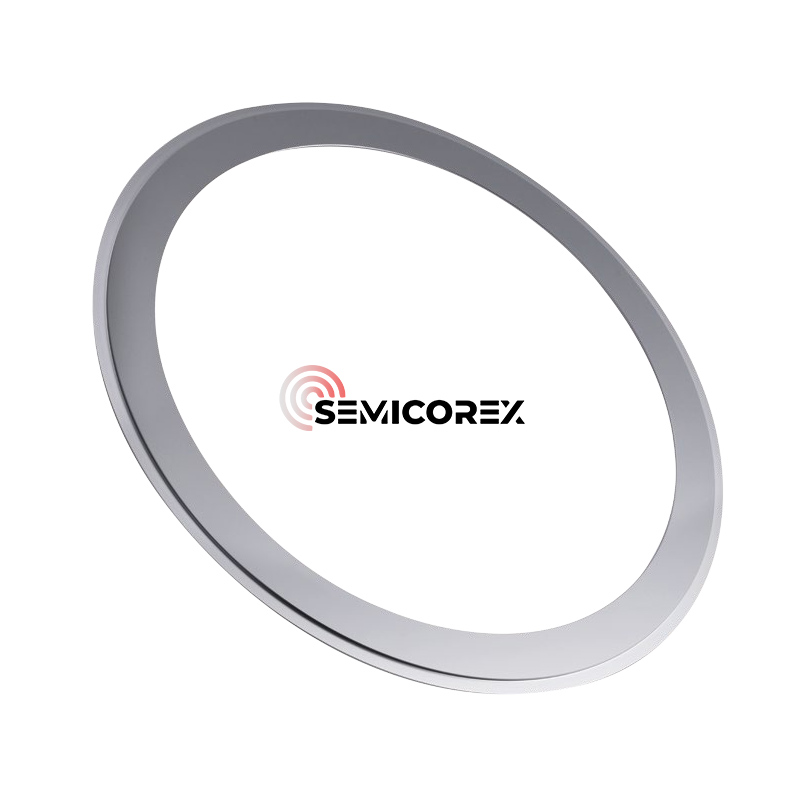

حلقة الدرع

تقع عادةً خارج القطب الكهربائي، وتتمثل وظيفتها الأساسية في منع تدفق البلازما. اعتمادًا على الهيكل، قد يعمل أيضًا كجزء من القطب الكهربائي. تشمل المواد الشائعة CVD SiC أو السيليكون أحادي البلورة.

تقدم Semicorex جودة عاليةالأمراض القلبية الوعائية كربيدوالسيليكونحلقات النقش على أساس احتياجات العملاء. إذا كانت لديك أي استفسارات أو كنت بحاجة إلى تفاصيل إضافية، فلا تتردد في الاتصال بنا.
