ما هي تقنية ربط الرقاقة؟

رقاقةالترابط هو تقنية حيوية مهمة في تصنيع أشباه الموصلات. إنها تستخدم طرقًا فيزيائية أو كيميائية لربط رقاقتين ناعمتين ونظيفتين معًا لتحقيق وظائف محددة أو المساعدة في عملية تصنيع أشباه الموصلات.   إنها تقنية تهدف إلى تعزيز تطوير تكنولوجيا أشباه الموصلات نحو الأداء العالي والتصغير والتكامل، وتستخدم على نطاق واسع في تصنيع الأنظمة الكهروميكانيكية الدقيقة (MEMS)، والأنظمة الكهروميكانيكية النانوية (NEMS)، والإلكترونيات الدقيقة، والإلكترونيات الضوئية.

يتم تصنيف تقنيات ربط الرقاقة إلى ربط مؤقت وربط دائم.

الترابط المؤقتهي عملية تستخدم لتقليل المخاطر في معالجة الرقاقات فائقة الرقة عن طريق ربطها بسطح حامل قبل ترققها لتوفير الدعم الميكانيكي (ولكن ليس التوصيل الكهربائي). بعد اكتمال الدعم الميكانيكي، يلزم إجراء عملية فك الارتباط باستخدام الطرق الحرارية والليزر والكيميائية.

الترابط الدائمهي عملية تستخدم في التكامل ثلاثي الأبعاد، وMEMS، وTSV وغيرها من عمليات تغليف الأجهزة لتشكيل رابطة هيكلية ميكانيكية لا رجعة فيها. يتم تقسيم الترابط الدائم إلى الفئتين التاليتين بناءً على ما إذا كانت هناك طبقة وسيطة:

1. الترابط المباشر بدون طبقة وسيطة

1)الترابط الانصهاريتم استخدامه في تصنيع رقائق SOI أو MEMS أو Si-Si أو SiO₂-SiO₂.

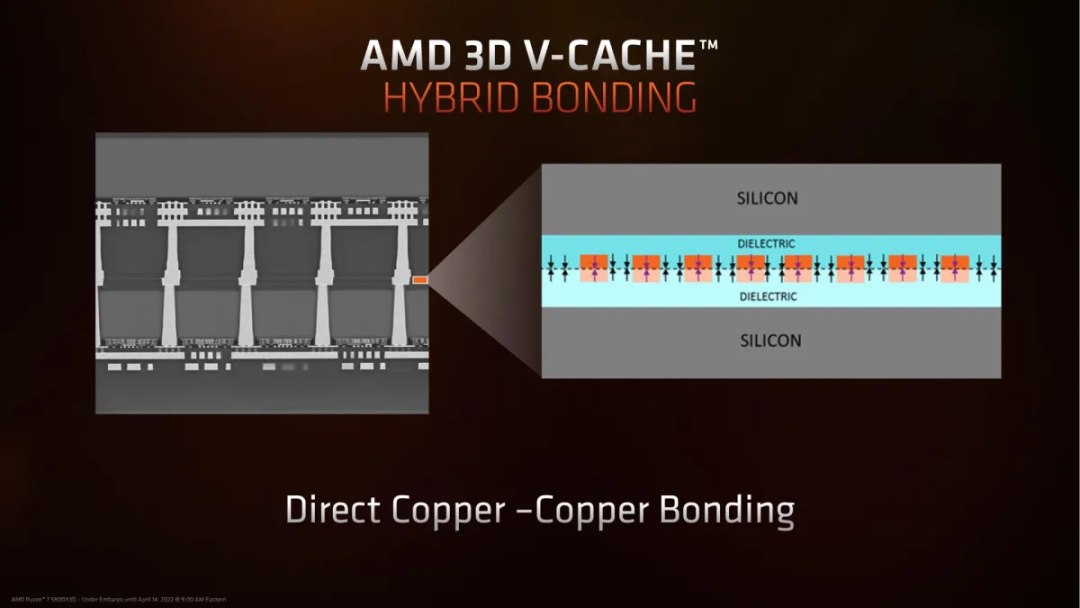

2)الترابط الهجينيتم استخدامه في عمليات التعبئة والتغليف المتقدمة، مثل TSV، HBM.

3)الترابط الأنودييستخدم في لوحات العرض و MEMS.

2. الترابط المباشر بطبقة وسطية

1)ربط معجون الزجاجيستخدم في لوحات العرض و MEMS.

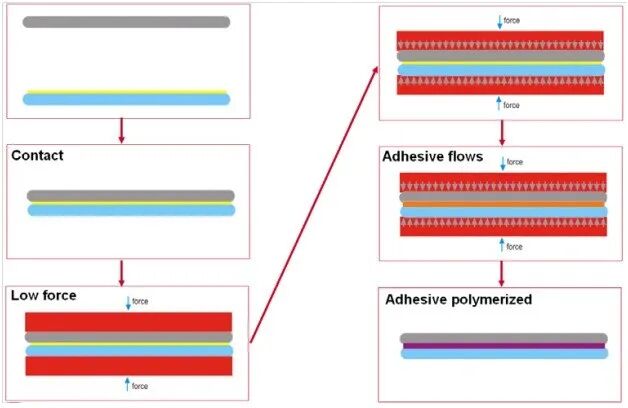

2)الربط اللاصقيستخدم في التعبئة والتغليف على مستوى الرقاقة (MLP).

3)الترابط سهل الانصهاريتم استخدامه في التعبئة والتغليف MEMS والأجهزة الإلكترونية البصرية.

4)إنحسر لحام الترابطيستخدم في WLP والترابط الصغير.

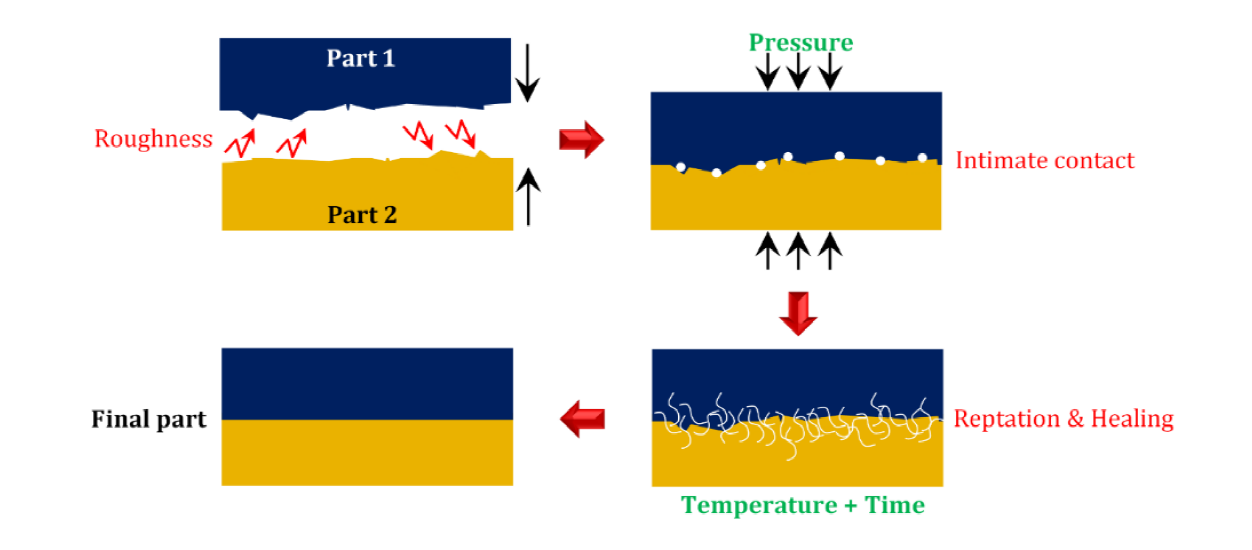

5)ربط الضغط الحراري المعدنييستخدم في التراص HBM، COWOS، FO-WLP.
