لماذا تنحني الجدران الجانبية أثناء الحفر الجاف؟

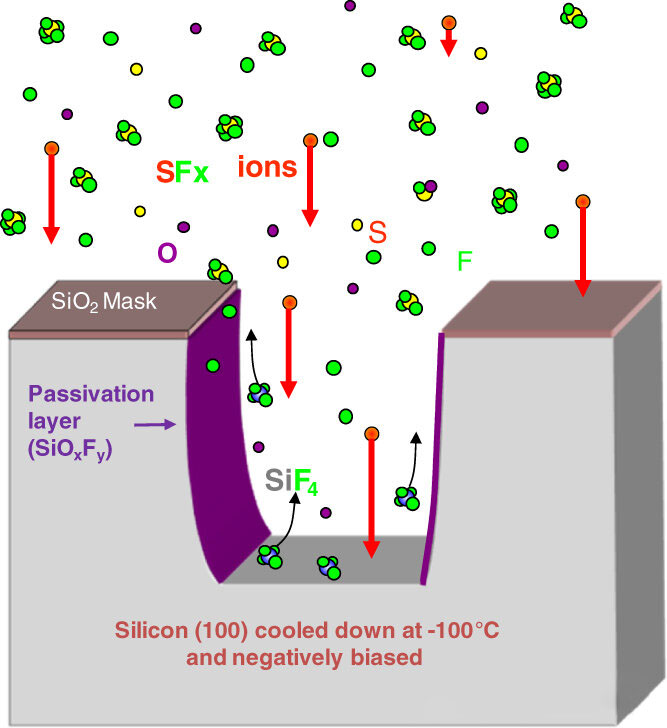

النقش الجاف هو عادة عملية تجمع بين الإجراءات الفيزيائية والكيميائية، مع كون القصف الأيوني تقنية نقش فيزيائية حاسمة. أثناء التنميش، يمكن أن تكون زاوية الحادث وتوزيع الطاقة للأيونات غير متساوية.

إذا اختلفت زاوية سقوط الأيونات في مواقع مختلفة على الجدران الجانبية، فسيختلف تأثير النقش أيضًا. في المناطق ذات زوايا سقوط الأيونات الأكبر، يكون تأثير النقش الأيوني على الجدران الجانبية أقوى، مما يؤدي إلى مزيد من النقش على الجدار الجانبي في تلك المنطقة ويسبب انحناء الجدار الجانبي. علاوة على ذلك، فإن التوزيع غير المتساوي للطاقة الأيونية ينتج أيضًا تأثيرًا مماثلاً؛ تقوم الأيونات ذات الطاقة الأعلى بإزالة المواد بشكل أكثر فعالية، مما يؤدي إلى مستويات حفر غير متناسقة في مواقع مختلفة على الجدران الجانبية، مما يؤدي إلى مزيد من الانحناء في الجدار الجانبي.

يعمل مقاوم الضوء كقناع في الحفر الجاف، ويحمي المناطق التي لا تحتاج إلى حفر. ومع ذلك، يتأثر مقاوم الضوء أيضًا بقصف البلازما والتفاعلات الكيميائية أثناء الحفر، وقد تتغير خصائصه.

سمك مقاوم الضوء غير المتساوي، ومعدلات الاستهلاك غير المتسقة أثناء الحفر، أو الاختلافات في الالتصاق بين مقاوم الضوء والركيزة في مواقع مختلفة يمكن أن تؤدي جميعها إلى حماية غير متساوية للجدران الجانبية أثناء الحفر. على سبيل المثال، المناطق ذات التصاق أرق أو أضعف من مقاوم الضوء قد تسمح بحفر المادة الأساسية بسهولة أكبر، مما يؤدي إلى انحناء الجدار الجانبي في هذه المواقع.

الاختلافات في خصائص مادة الركيزة

قد تظهر مادة الركيزة المحفورة اختلافات في الخصائص، مثل اختلاف التوجهات البلورية وتركيزات المنشطات في مناطق مختلفة. تؤثر هذه الاختلافات على معدلات النقش والانتقائية.

إذا أخذنا السيليكون البلوري كمثال، فإن ترتيب ذرات السيليكون يختلف عبر التوجهات البلورية، مما يؤدي إلى اختلافات في التفاعل مع غاز النقش ومعدلات النقش. أثناء الحفر، تؤدي هذه الاختلافات في خصائص المواد إلى أعماق حفر غير متناسقة في مواقع مختلفة على الجدران الجانبية، مما يؤدي في النهاية إلى انحناء الجدار الجانبي.

العوامل المتعلقة بالمعدات

يؤثر أداء وحالة معدات النقش أيضًا بشكل كبير على نتائج النقش. على سبيل المثال، يمكن أن يؤدي التوزيع غير المتكافئ للبلازما داخل غرفة التفاعل والتآكل غير المتكافئ للقطب الكهربائي إلى توزيع غير متساوٍ للمعلمات مثل كثافة الأيونات والطاقة على سطح الرقاقة أثناء الحفر.

علاوة على ذلك، فإن التحكم غير المتساوي في درجة الحرارة والتقلبات الطفيفة في معدل تدفق الغاز يمكن أن يؤثر أيضًا على تجانس النقش، مما يساهم بشكل أكبر في ثني الجدار الجانبي.
