كيف يتم تصنيع أنابيب فرن الكوارتز شبه الموصلة？

أشباه الموصلاتأنابيب فرن الكوارتزهي مكونات أساسية تستخدم على نطاق واسع في عمليات تصنيع أشباه الموصلات الرئيسية، مثل الانتشار والأكسدة والتليين. إنه يحتاج إلى الحفاظ على الخصائص الفيزيائية والكيميائية بشكل ثابت حتى عندما يحتاج إلى التعرض لفترة طويلة لدرجة الحرارة العالية والضغط الشديد والتآكل الشديد لبيئة التشغيل. في عملية تصنيع أشباه الموصلات، تؤثر جودة أنبوب فرن الكوارتز بشكل مباشر على أداء وإنتاجية أجهزة أشباه الموصلات. لهذا السبب، فإن عملية تصنيع أنابيب فرن الكوارتز أمر بالغ الأهمية.

عمليات التصنيع الرئيسية لأنابيب فرن الكوارتز

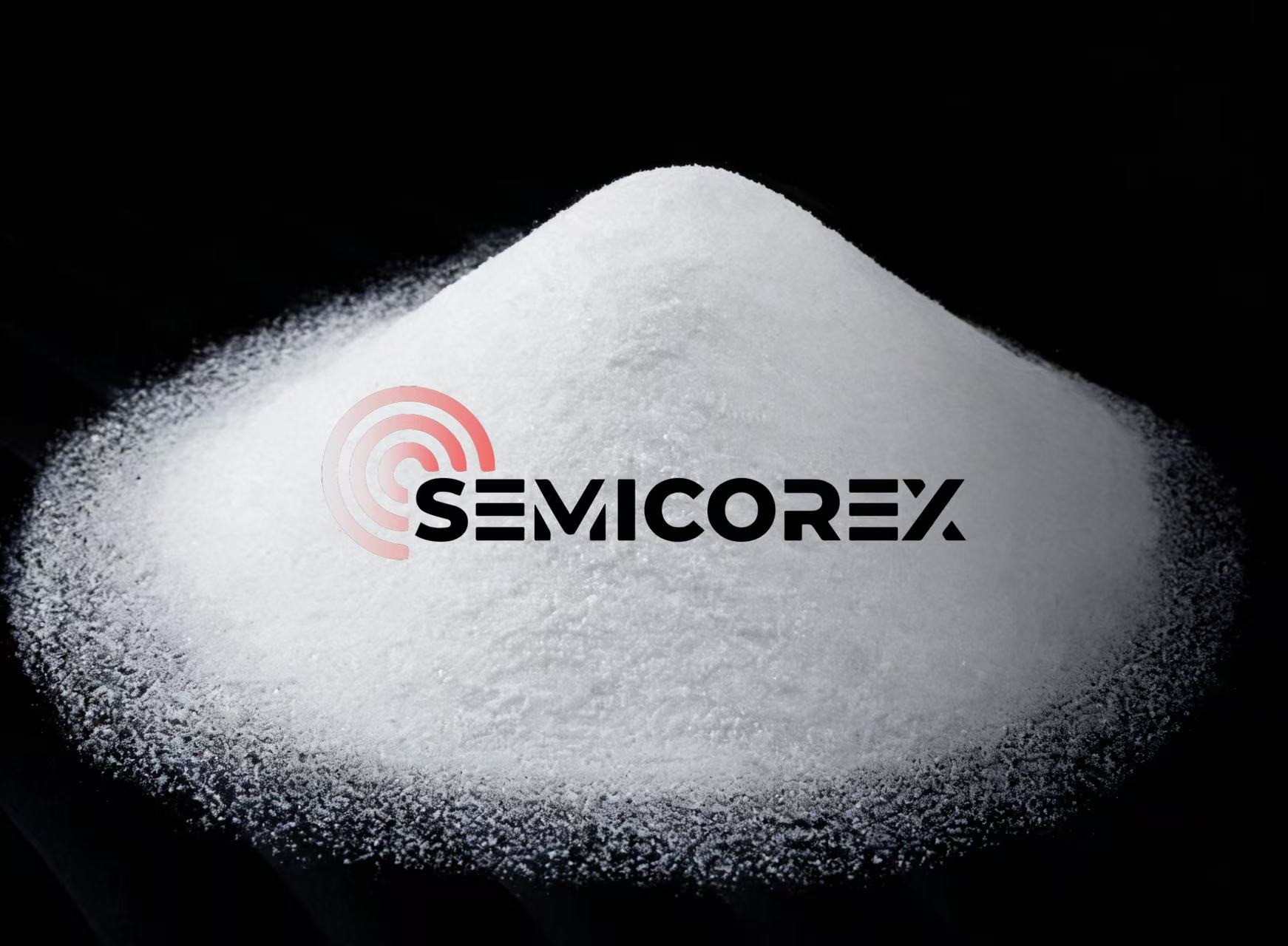

1. اختيار المواد الخام

تصنع أنابيب فرن الكوارتز في المقام الأول من ثاني أكسيد السيليكون عالي النقاء، والذي يتوفر في كل من الأشكال الطبيعية والاصطناعية. تعتبر المواد الخام عالية النقاء ضرورية لتقديم أداء بصري وحراري وكيميائي ممتاز لأنابيب فرن الكوارتز. خاصة في المجالات عالية الدقة مثل أشباه الموصلات، تكون متطلبات محتوى الشوائب، وخاصة شوائب الأيونات المعدنية (مثل الحديد والألومنيوم والصوديوم وما إلى ذلك)، في المواد الخام صارمة للغاية ويجب التحكم فيها على مستوى جزء في المليون.

2. الذوبان والقولبة

مختارةكوارتزيتم صهر المسحوق أو الكتل في الفرن ذو درجة الحرارة العالية عند درجة حرارة أعلى من 2000 درجة مئوية لتكوين سائل كوارتز منصهر موحد. يعد التحكم الدقيق في درجة الحرارة والبيئة الجوية المحددة (مثل الفراغ أو الغاز الخامل) أمرًا بالغ الأهمية خلال هذه العملية لمنع الأكسدة والعيوب الناجمة عن التلوث بشكل فعال. يتم بعد ذلك تشكيل سائل الكوارتز المنصهر بشكل مستمر في أنابيب باستخدام معدات رسم متخصصة أو قوالب مثل آلات سحب الأنابيب.

3. القطع والتشطيب النهائي للوجه

عادةً ما يتم قطع أنابيب الكوارتز ذات الشكل إلى الطول المطلوب عبر معدات القطع مثل قواطع الماس أو قواطع الليزر. تميل نهايات القطع الأنبوبية إلى أن تكون خشنة، لذلك هناك حاجة إلى طحن ناعم لضمان نعومة السطح واستواءه. عادةً ما يتم اعتماد عمليات التلميع الميكانيكية أو عمليات التلميع الكيميائي لإزالة النتوءات والشقوق الدقيقة الناتجة عن القطع، والتي يمكن أن تمكن نهايات الأنبوب من تلبية معايير التسطيح عالية الدقة وتلبية متطلبات الختم الفراغي لعمليات أشباه الموصلات.

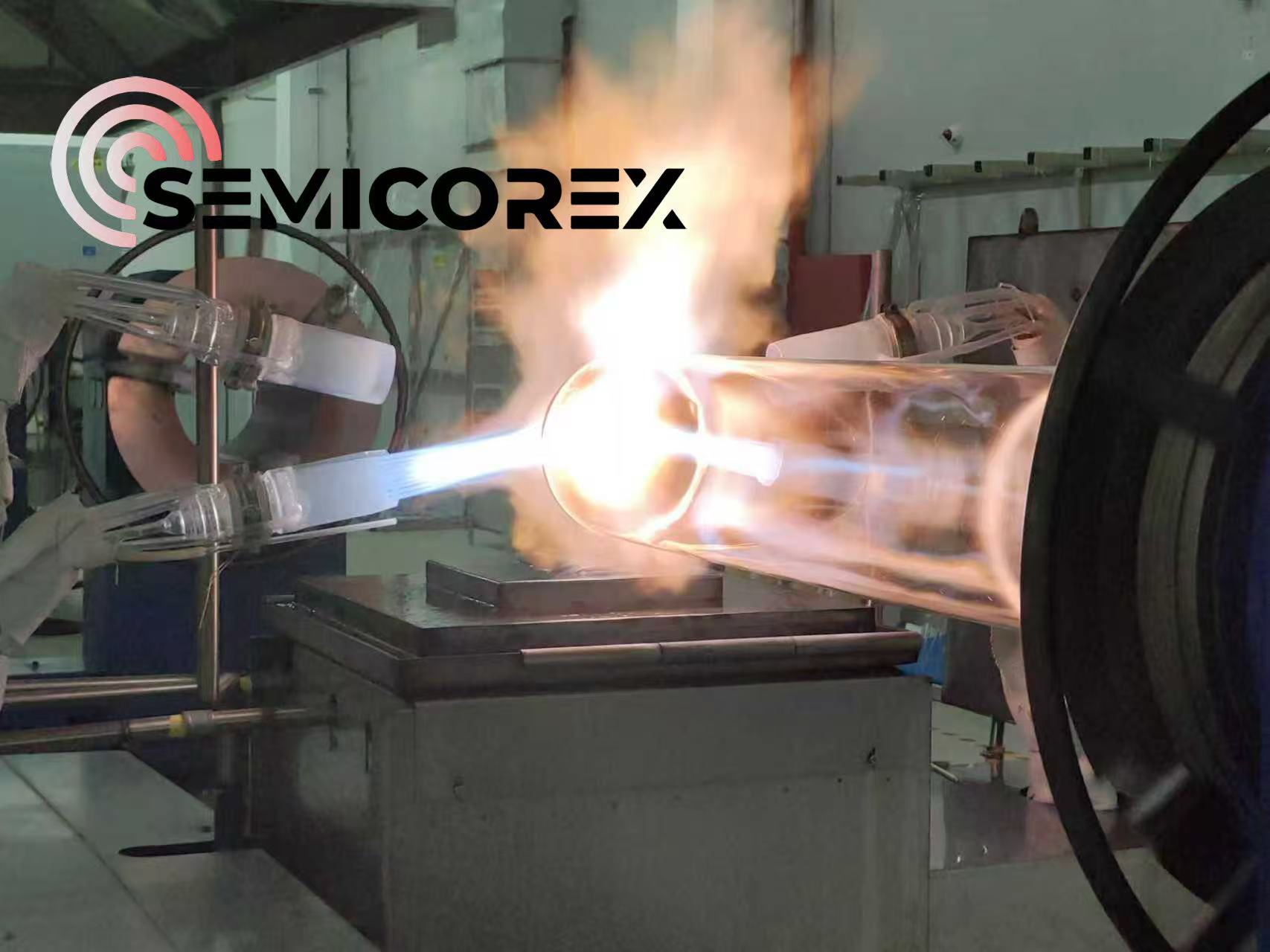

4. تجميع اللحام

تحتاج أنابيب الكوارتز المقطوعة إلى اللحام عند درجة حرارة عالية مع الأنابيب الأساسية للفرن، والشفاه، وأنابيب العادم للتجميع لتتناسب مع الرسومات المخصصة للعميل. بعد تجميع اللحام، يجب إزالة طبقة الأكسيد الأبيض لأنبوب الكوارتز من خلال التلميع بدرجة حرارة عالية. يتم إنشاء هذه الطبقة أثناء عملية التبريد بعد صهر أنبوب الكوارتز في درجات حرارة عالية. على الرغم من أنه غير ضار في حد ذاته، إلا أنه يؤثر على نفاذية الضوء والتسطيح والنعومة لمنتج الكوارتز. يمكن للتلميع بدرجة الحرارة العالية أن يزيل طبقة الأكسيد بشكل فعال، مما ينتج عنه أنابيب شفافة ونظيفة.

5. معالجة الصلب

يتم توليد الإجهاد الداخلي في أنابيب الكوارتز بعد عمليات التشكيل والقطع وتجميع اللحام والتلميع، مما قد يؤثر على قوتها الميكانيكية واستقرارها الحراري. وبالتالي، فإن جميع أجزاء الكوارتز المصنعة ذات درجة الحرارة العالية تحتاج إلى الخضوع للمعالجة الحرارية والتليين للتخلص من هذا الضغط الداخلي.

6. فحص الجودة

في عملية التصنيع الكاملة لأنابيب فرن الكوارتز، يلزم إجراء اختبار صارم متعدد الجوانب لضمان أن المنتج النهائي يلبي المعايير. تشمل عمليات التفتيش الإجهاد الداخلي (يتم فحصه بواسطة الضوء المستقطب لخطوط الإجهاد الواضحة)، ودقة الأبعاد (مثل التحكم في تحمل القطر الخارجي، وسمك الجدار، والطول)، وجودة السطح (الخشونة، ووجود عيوب، وما إلى ذلك)، والخواص الميكانيكية (القوة، والصلابة، وما إلى ذلك)، والنظافة (الجدار الداخلي الخالي من الشوائب والفقاعات).
