تقنية النقش الانتقائي SiGe وSi

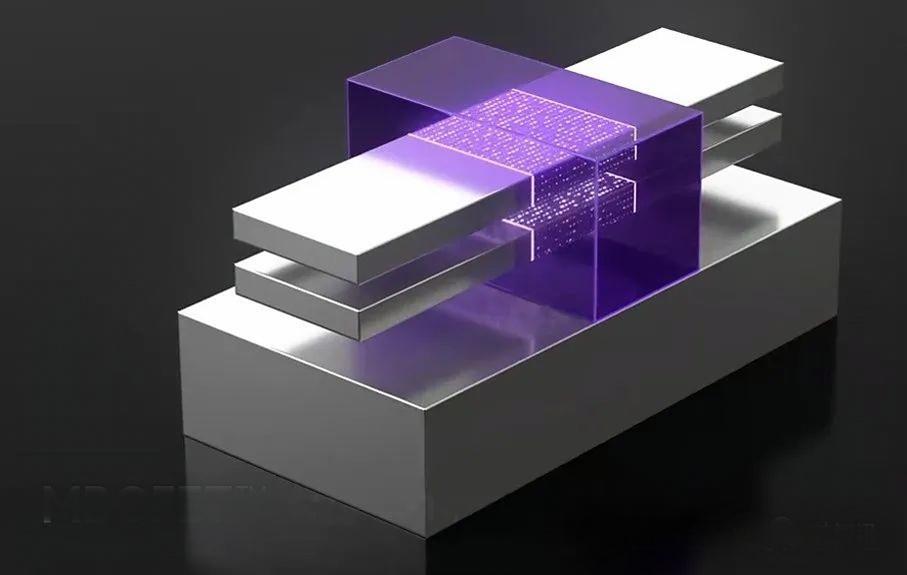

حظيت البوابة الشاملة FET (GAAFET)، باعتبارها بنية ترانزستور من الجيل التالي تستعد لتحل محل FinFET، باهتمام كبير لقدرتها على توفير تحكم كهروستاتيكي فائق وأداء محسن بأبعاد أصغر. تتضمن الخطوة الحاسمة في تصنيع GAAFETs من النوع n الانتقائية العاليةالنقشمن SiGe:Si مداخن قبل ترسيب الفواصل الداخلية، وتوليد أوراق السيليكون النانوية وإطلاق القنوات.

هذه المقالة تتعمق في الانتقائيةتقنيات النقشتشارك في هذه العملية وتقدم طريقتين جديدتين للحفر - النقش الخالي من بلازما الغاز عالي الأكسدة وحفر الطبقة الذرية (ALE) - اللتان تقدمان حلولاً جديدة لتحقيق الدقة والانتقائية العالية في نقش SiGe.

طبقات SiGe Superlattice في هياكل GAA

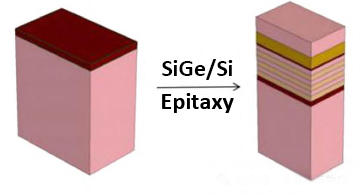

في تصميم GAAFETs، لتحسين أداء الجهاز، يتم استخدام طبقات متناوبة من Si وSiGeنمت الفوقي على ركيزة السيليكونوتشكل بنية متعددة الطبقات تعرف باسم الشبكة الفائقة. لا تقوم طبقات SiGe هذه بضبط تركيز الناقل فحسب، بل تعمل أيضًا على تحسين حركة الإلكترون عن طريق إدخال الضغط. ومع ذلك، في خطوات العملية اللاحقة، يجب إزالة طبقات SiGe هذه بدقة مع الاحتفاظ بطبقات السيليكون، مما يتطلب تقنيات حفر انتقائية للغاية.

طرق النقش الانتقائي لـ SiGe

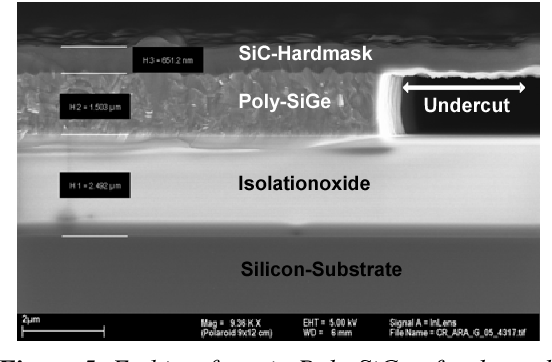

نقش عالي الأكسدة خالٍ من البلازما

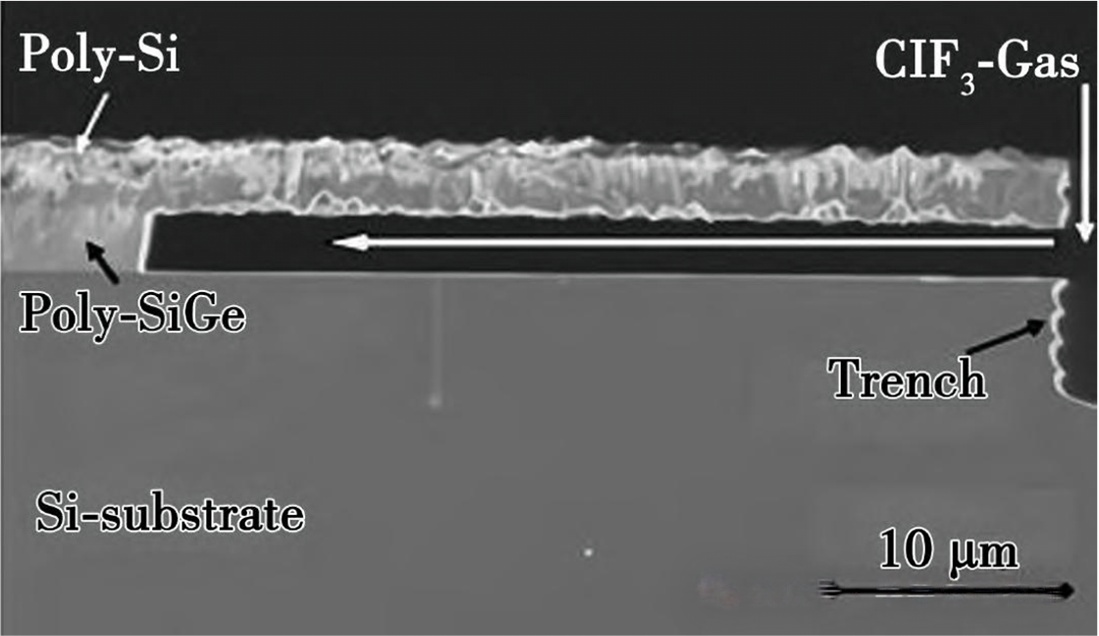

اختيار غاز ClF3: تستخدم طريقة النقش هذه غازات عالية الأكسدة مع انتقائية شديدة، مثل ClF3، مما يحقق نسبة انتقائية SiGe:Si تبلغ 1000-5000. يمكن إكماله في درجة حرارة الغرفة دون التسبب في تلف البلازما.

كفاءة درجات الحرارة المنخفضة: تبلغ درجة الحرارة المثالية حوالي 30 درجة مئوية، مما يحقق النقش الانتقائي العالي في ظل ظروف درجات الحرارة المنخفضة، وتجنب الزيادات الإضافية في الميزانية الحرارية، وهو أمر بالغ الأهمية للحفاظ على أداء الجهاز.

البيئة الجافة: الكلعملية النقشيتم إجراؤه في ظروف جافة تمامًا، مما يزيل خطر التصاق الهيكل.

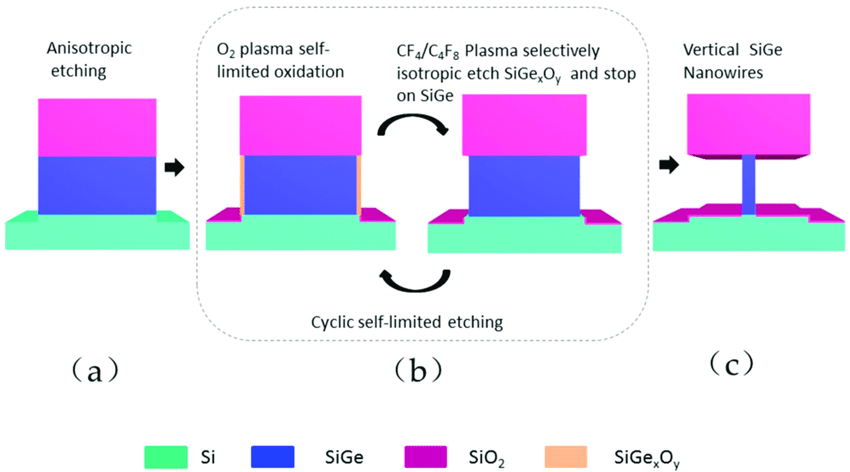

نقش الطبقة الذرية (ALE)

خصائص التحديد الذاتي: ALE عبارة عن دورة من خطوتينتكنولوجيا النقشحيث يتم أولاً تعديل سطح المادة المراد حفرها، ومن ثم تتم إزالة الطبقة المعدلة دون التأثير على الأجزاء غير المعدلة. كل خطوة ذاتية التحديد، مما يضمن الدقة إلى مستوى إزالة بضع طبقات ذرية فقط في المرة الواحدة.

النقش الدوري: يتم تكرار الخطوتين المذكورتين أعلاه بشكل متكرر حتى يتم تحقيق عمق النقش المطلوب. هذه العملية تمكن ALE من تحقيقالنقش الدقيق على المستوى الذريفي تجاويف صغيرة الحجم على الجدران الداخلية.
