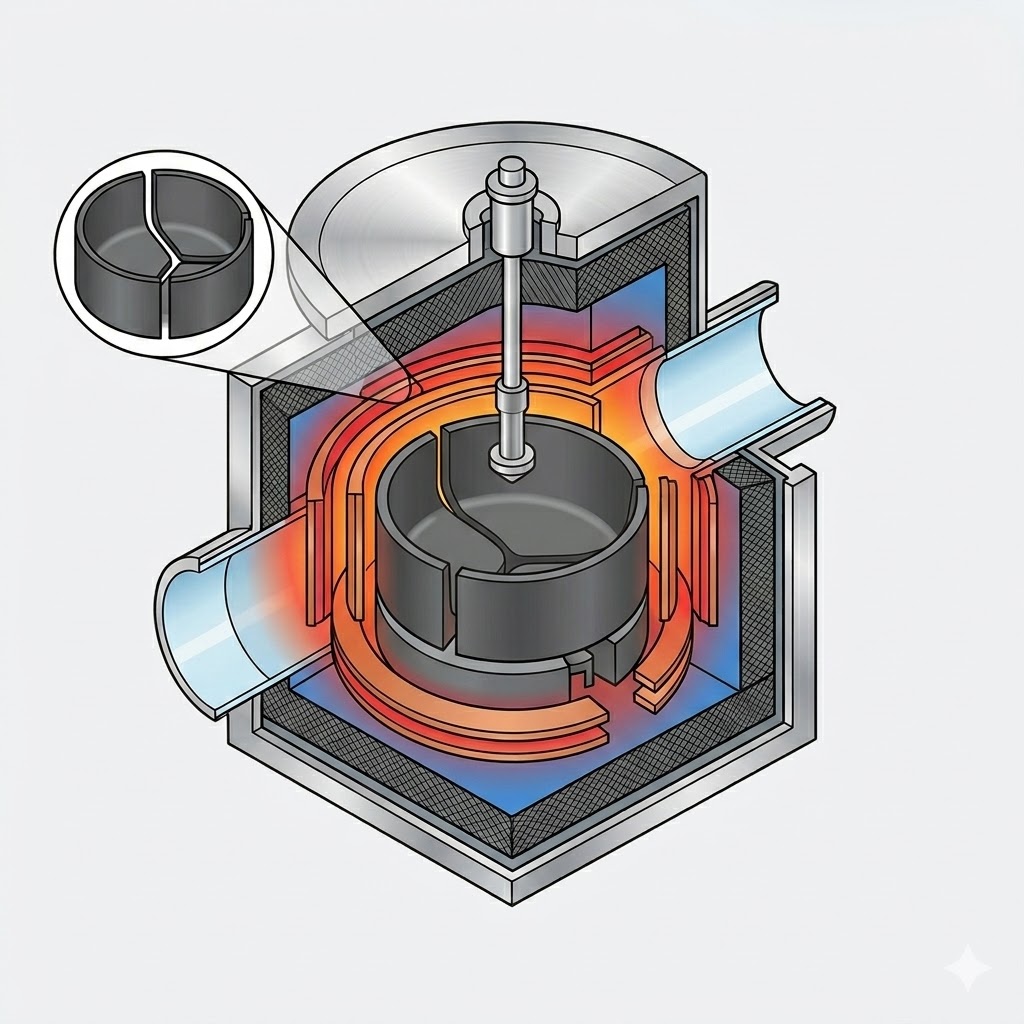

نظام المجال الحراري القائم على الكربون

1. لقد تطور دور المجالات الحرارية المعتمدة على الكربون من مكونات العزل إلى منظمات نوافذ المعالجة

تمتد قيمة المجال الحراري المعتمد على الكربون إلى ما هو أبعد من العزل الحراري التقليدي. وفي أنظمة نمو البلورات الحديثة، تعمل كمنصة شاملة للتحكم في العمليات والتي تؤثر بشكل مباشر على جودة البلورات والإنتاجية وتكاليف التشغيل. ويمكن تلخيص وظائفها الأساسية في أربعة مستويات:

تشير مواصفات المعدات المتاحة للجمهور إلى أن تكنولوجيا نمو بلورات Czochralski (CZ) الكهروضوئية قد دخلت مرحلة جديدة تتميز بأفران أكبر، ومجالات حرارية أكبر، وزيادة قدرة الشحن، وسحب البلورات الذكي، والتحكم المتقدم في انخفاض الأكسجين.

وفقًا للمواصفات المنشورة، تتميز بعض أنظمة نمو البلورات المتقدمة بحجم حجرة رئيسية يبلغ Φ1700 × 2100 مم وتدعم المجالات الحرارية التي يصل قطرها إلى 42 بوصة. تشتمل أحجام البوتقة المتوافقة على 33 و37 و40 و42 بوصة، بما يتوافق مع سعات الشحن التي تبلغ حوالي 700 كجم و1000 كجم و1200 كجم و1300 كجم على التوالي.

بالإضافة إلى ذلك، أظهرت هذه الأنظمة تحسينات كبيرة في الكفاءة التشغيلية، بما في ذلك:

· نمو استهلاك الطاقة بقطر ثابت يصل إلى 42 كيلو واط

· استهلاك مياه التبريد يصل إلى 20 متر مكعب/ساعة

· إخراج كريستال يومي يتجاوز 200 كجم

· التوافق مع تقنية Czochralski المستمرة (CCz) وتكوينات النمو البلوري بمساعدة المجال المغناطيسي

تشير هذه التطورات إلى أن تصميم المجال الحراري أصبح عاملاً حاسماً في تحديد جودة البلورة وكفاءة الإنتاج وتكلفة التصنيع الإجمالية.

2. أبعاد الفرن

2.1 أفران النمو البلورية المفردة ذات الخلايا الكهروضوئية تشيكوسلوفاكيا

يتضمن توسيع نطاق أفران نمو الكريستال تشيكوسلوفاكيا أكثر بكثير من مجرد زيادة أبعاد الفرن. يتطلب التصميم الناجح للفرن واسع النطاق تحسينًا منسقًا للمعايير التالية:

· قطر الغرفة الرئيسية

· ارتفاع الغرفة المساعدة

· أبعاد فتحة الحلق

· حجم البوتقة

· إزالة الدرع الحراري

· واجهات التغذية

· ممرات الفراغ والعادم

تم تلخيص المنطق الهندسي النموذجي وراء تصميم الفرن واسع النطاق أدناه:

سعة الشحن الأولية

يشير هذا إلى كمية المواد الخام المحملة في البوتقة في وقت واحد ويتم تحديدها مباشرة حسب حجم البوتقة. تشير مواصفات المعدات المتاحة للعامة عادةً إلى سعات تتراوح من 700 كجم إلى 1300 كجم.

إجمالي سعة الشحن لكل حملة فرن

يتضمن ذلك دورات إعادة شحن متعددة أو عمليات تغذية مستمرة أثناء التشغيل الكامل للإنتاج. ونتيجة لذلك، يمكن أن يكون إجمالي المواد المعالجة أثناء حملة الفرن أعلى بكثير من الشحن الأولي.

على سبيل المثال، تشير المقارنات الصناعية التي تم الكشف عنها في وثائق نشرة الإصدار العامة إلى ما يلي:

· يمكن للمجال الحراري مقاس 32 بوصة معالجة ما يصل إلى 3000 كجم من المواد لكل حملة فرن.

· يمكن للمجال الحراري مقاس 36 بوصة معالجة ما يصل إلى 3500 كجم من المواد لكل حملة فرن.

تمثل هذه القيم إجمالي الإنتاج خلال دورة التشغيل بأكملها بدلاً من قدرة تحميل البوتقة لمرة واحدة.

2.2 أفران نمو الكريستال SiC PVT

يعد توسيع أفران النمو البلوري كربيد السيليكون (SiC) PVT أكثر صعوبة بكثير من توسيع أنظمة CZ السيليكون التقليدية.

على عكس عملية Czochralski، لا تنمو بلورات SiC من الطور المنصهر. بدلاً من ذلك، يعتمد نقل البخار الفيزيائي (PVT) على تسامي مسحوق مصدر SiC عند درجات حرارة عالية للغاية. يتم نقل أنواع البخار المتولدة على طول تدرج درجة الحرارة المحوري ومن ثم تتبلور على بلورة بذرة SiC أكثر برودة نسبيًا.

تصف دراسة نشرتها الجمعية الملكية للكيمياء (RSC، 2026) حول نمو بلورات SiC PVT بحجم 150 مم النظام الحراري بأنه يتكون من خمسة مكونات أساسية:

· لباد عازل للحرارة

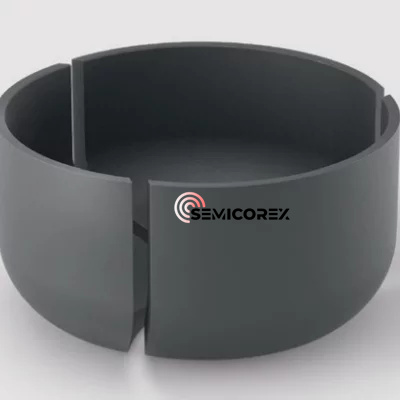

· بوتقة الجرافيت

· كريستال بذور كربيد السيليكون

· مادة مصدر كربيد السيليكون

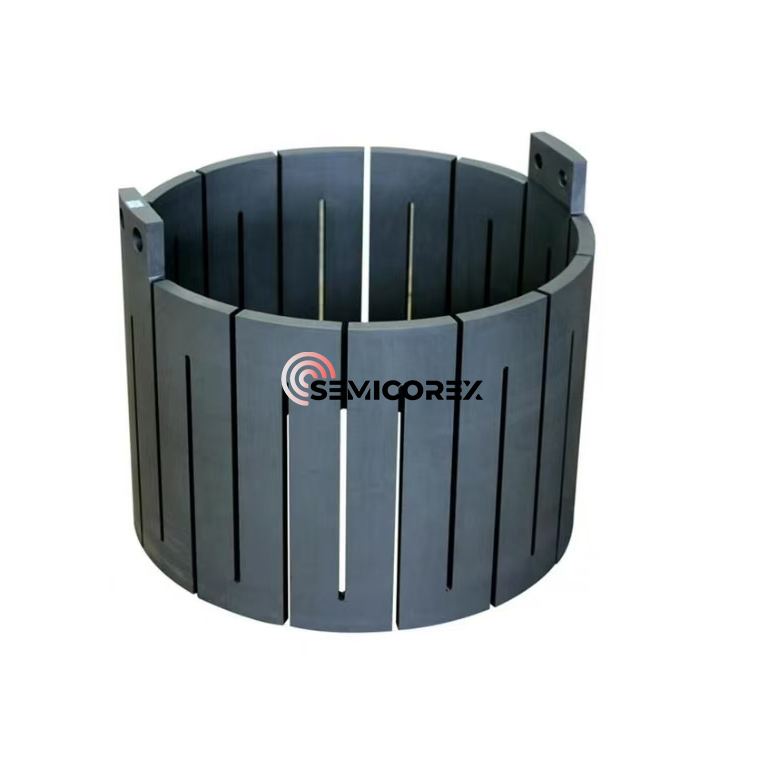

· سخان المقاومة

أثناء نمو البلورات، يتسامى مسحوق المصدر تحت درجة حرارة عالية، وينتج أنواعًا من طور البخار التي تهاجر للأعلى تحت تدرج درجة الحرارة قبل أن تترسب على بلورة البذور ذات درجة الحرارة المنخفضة لتشكل بلورة واحدة.

وبالتالي، فإن زيادة حجم فرن SiC PVT ليس مجرد مسألة تحقيق درجات حرارة أعلى. تشمل التحديات الهندسية الأساسية ما يلي:

أ. الحفاظ على التدرج الكافي لدرجة الحرارة المحوريةلدفع عملية التسامي والنقل والبلورة بشكل مستمر.

ب. التقليل من تدرجات درجة الحرارة الشعاعيةلتقليل الإجهاد الحراري، ومنع تشقق البلورات، وقمع تحول الأشكال المتعددة.

ج. الحفاظ على استقرار المجال الحراريطوال عملية النمو حيث يتم استهلاك مسحوق المصدر تدريجيًا.

د. الحفاظ على واجهة نمو بلورية يمكن التحكم فيهاأثناء الانتقال إلى إنتاج رقائق SiC مقاس 8 بوصة والمستقبلية مقاس 12 بوصة.

بالمقارنة مع نمو بلورات السيليكون، يجب أن يوفر المجال الحراري في أنظمة SiC PVT ثباتًا أعلى لدرجة الحرارة وتحكمًا حراريًا أكثر دقة، مما يجعل تصميم المجال الحراري أحد أهم التقنيات لإنتاج بلورات SiC ذات القطر الكبير.

3. الاقتران الحرج بين تصميم المعدات والأداء الميداني الحراري

يمكن تلخيص التفاعل بين تكوين الفرن وتصميم المجال الحراري وجودة الكريستال وتكلفة التصنيع على النحو التالي:

يوضح التطور المستمر لمعدات النمو البلوري أن المجال الحراري لم يعد مجرد تجميع هيكلي سلبي. وبدلاً من ذلك، أصبح نظامًا متكاملًا للتحكم في العمليات، والذي يحكم في الوقت نفسه نقل الحرارة، وديناميكيات الموائع، والنقل الجماعي، وتوزيع الشوائب، وجودة البلورات.

مع استمرار زيادة أقطار الرقاقات وأصبحت مواد أشباه الموصلات أكثر تقدمًا، ستعتمد أنظمة المجال الحراري المستقبلية بشكل متزايد على المحاكاة الرقمية، وتحسين الفيزياء المتعددة، والتحكم الذكي في درجة الحرارة، وتصميم مكونات الكربون والجرافيت المخصص لتحقيق إنتاجية أعلى، وكثافة عيوب أقل، وتحسين كفاءة التصنيع.

توفر Semicorex مجموعة شاملة من الأداء العاليالجرافيتوكوارتزمكونات أنظمة المجال الحراري المتقدمة المستخدمة في تطبيقات نمو بلورات السيليكون وSiC. تم تصميم منتجاتنا لتوفير ثبات حراري فائق وعمر خدمة ممتد واتساق استثنائي للعملية. للحصول على حلول مخصصة أو معلومات فنية إضافية، لا تتردد في الاتصال بفريقنا الهندسي.
