ما مدى أهمية قوارب رقاقة كربيد السيليكون؟

في تصنيع أشباه الموصلات، إلى جانب معدات العمليات الأساسية مثل الطباعة الحجرية الضوئية والنقش، يلعب نوع آخر من المكونات الأساسية دورًا حاسمًا في استقرار العملية:قارب رقاقة.

خاصة في السنوات الأخيرة، مع تطور عمليات درجات الحرارة العالية وأشباه الموصلات من الجيل الثالث، أصبحت قوارب رقاقة كربيد السيليكون، المصنوعة من كربيد السيليكون، معيارًا صناعيًا بهدوء.

إذن، ما هو الدور الذي يلعبه هذا المكون الذي يبدو غير مهم في تصنيع أشباه الموصلات؟

01 الوظائف الأساسية لقارب الويفر

قارب الويفر هو ناقل معالجة يستخدم لحفظ الرقاقات، ويستخدم بشكل أساسي في معدات المعالجة ذات درجة الحرارة العالية.

في عملية تصنيع أشباه الموصلات، تخضع الرقائق لخطوات معالجة حرارية متعددة، مثل الانتشار والأكسدة والتليين وترسيب البخار الكيميائي (CVD). خلال هذه العمليات، عادةً ما تتم معالجة الرقاقات دفعة واحدة إلى معدات أنابيب الفرن، ويخدم قارب الرقاقات الوظائف التالية:

- دعم رقائق متعددة والحفاظ على تباعد ثابت

- ضمان الاستقرار الموضعي للرقائق في البيئات ذات درجات الحرارة العالية

- ضمان تدفق الغاز بشكل موحد بالتزامن مع المعدات

تؤثر خصائص الهيكل والمواد لقارب الرقاقة بشكل مباشر على توزيع المجال الحراري واتساق العملية.

02 الخصائص الهيكلية لقوارب كربيد السيليكون

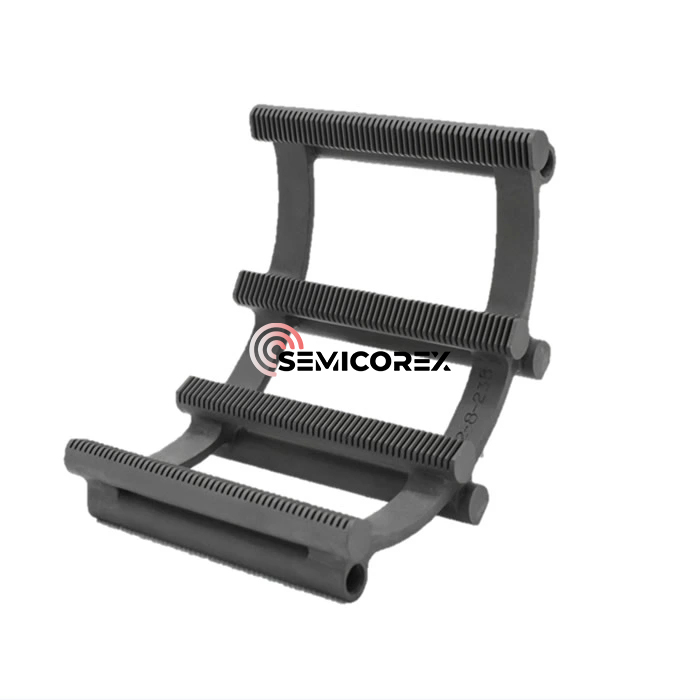

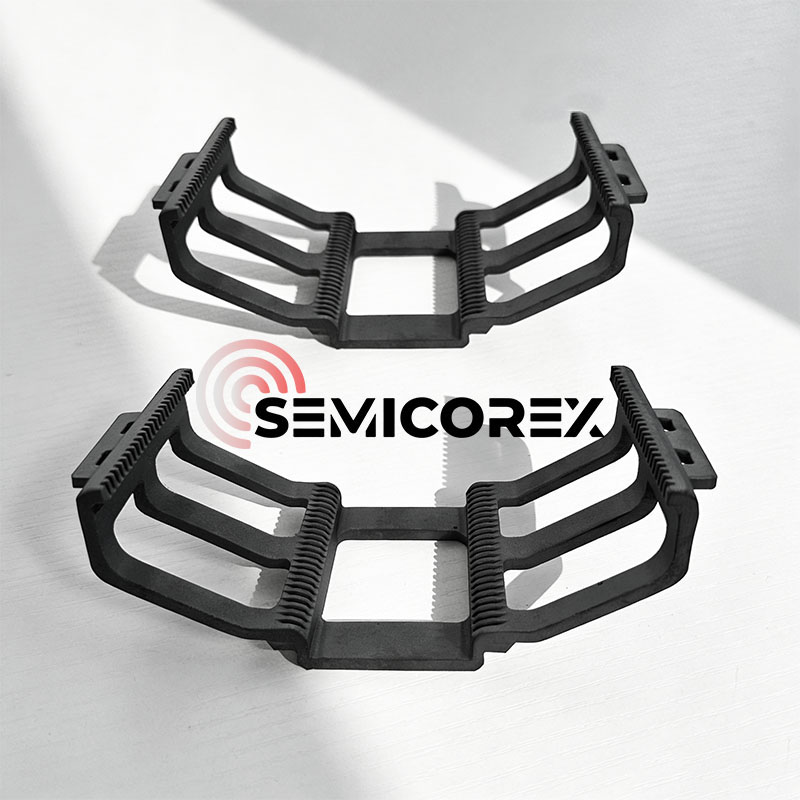

قوارب كربيد السيليكونعادةً ما تستخدم تصميم الإطار، مما يوفر ثباتًا هيكليًا عاليًا. تشمل الميزات النموذجية ما يلي:

- هيكل فتحة متعدد الطبقات لتحديد موضع الرقاقة بدقة

- تصميم مفتوح لسهولة تدفق الغاز بين الرقائق

- إطار عالي الصلابة لتقليل مخاطر التشوه عند درجات الحرارة المرتفعة

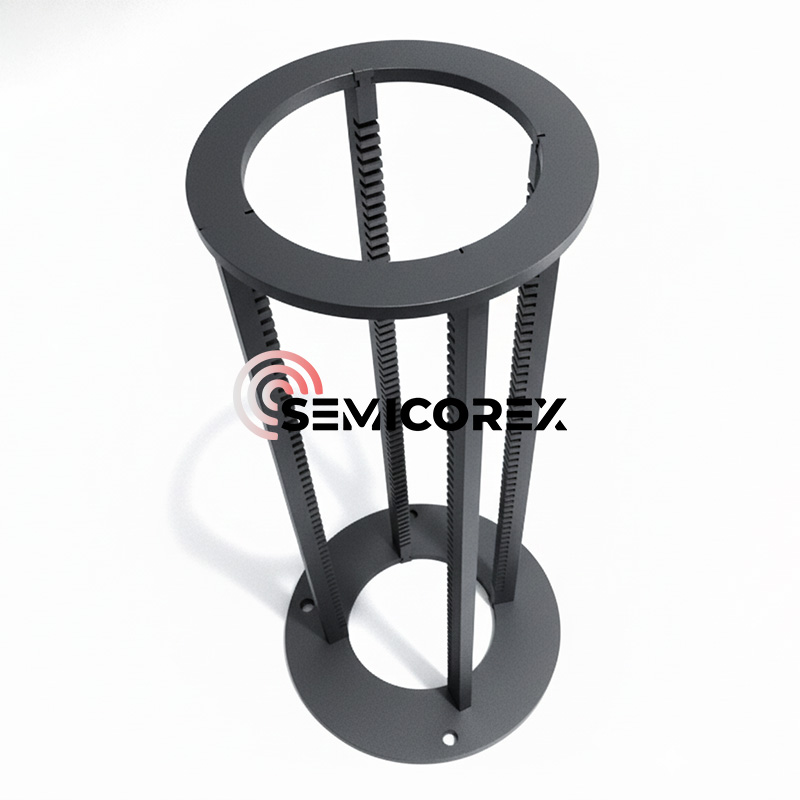

اعتمادًا على نوع المعدات، يمكن تصميم القوارب كهياكل رأسية أو أفقية ودعم أحجام مختلفة من الرقائق (على سبيل المثال، 6 بوصة، 8 بوصة، 12 بوصة).

03 اختيار المواد: لماذاكربيد السيليكون?

ومع تطور عمليات أشباه الموصلات نحو درجات حرارة أعلى ونظافة أعلى، أصبحت المواد التقليدية مثل الكوارتز والألومينا غير كافية على نحو متزايد. في المقابل، يوفر كربيد السيليكون مزايا في العديد من أبعاد الأداء.

1. مقاومة درجات الحرارة العالية: يظهر كربيد السيليكون استقرارًا هيكليًا جيدًا في نطاق درجات الحرارة من حوالي 1200 درجة مئوية إلى 1400 درجة مئوية. في ظل ظروف معينة عالية النقاء أو ظروف عملية خاصة، يمكن استخدامه في بيئات ذات درجات حرارة أعلى. لا يُظهر ظواهر ذوبان أو تليين كبيرة مشابهة للمواد المعدنية عند درجات الحرارة العالية.

2. الموصلية الحرارية العالية: يمتلك كربيد السيليكون موصلية حرارية عالية، مما يساعد على تقليل اختلافات درجات الحرارة بين الرقائق، وبالتالي تحسين اتساق العملية.

3. انخفاض معامل التمدد الحراري: يتمتع كربيد السيليكون بمعامل منخفض للتمدد الحراري، مما يقلل من تأثير الإجهاد الحراري على الرقائق أثناء عمليات التسخين والتبريد.

4. الاستقرار الكيميائي: يُظهر كربيد السيليكون استقرارًا كيميائيًا جيدًا في مختلف الأجواء، بما في ذلك الأجواء المؤكسدة والاختزالية. ومع ذلك، فإنه سيظل يخضع لتفاعل أكسدة بطيء في بيئات الأكسجين ذات درجة الحرارة العالية، مما يشكل طبقة واقية من ثاني أكسيد السيليكون.

5. نقاء المواد والتحكم في التلوث: عادةً ما يتم التحكم بشكل صارم في محتوى الشوائب من كربيد السيليكون من فئة أشباه الموصلات لتقليل مخاطر التلوث على سطح الرقاقة. هناك اختلافات كبيرة بين المواد المستخدمة في درجات العملية المختلفة.

04 مجالات التطبيق

تُستخدم قوارب كربيد السيليكون حاليًا على نطاق واسع في مجالات متعددة، بما في ذلك:

- المعالجة الحرارية في تصنيع الدوائر المتكاملة

- تصنيع أجهزة أشباه موصلات الطاقة (مثل أجهزة SiC)

- معالجة درجات الحرارة العالية لرقائق السيليكون الضوئية

- البحث والتطوير في مجال المواد وأشباه الموصلات

تكون مزاياها أكثر وضوحًا في السيناريوهات التي تتطلب درجة حرارة عالية أو تآكلًا قويًا أو نظافة عالية.

عروض سيميكوركسقوارب رقاقة SiC, أنابيب الفرن, المجاذيف ناتئالخ في أفران ذات درجة حرارة عالية. إذا كانت لديك أي استفسارات أو كنت بحاجة إلى تفاصيل إضافية، فلا تتردد في الاتصال بنا.
