مقارنة ثلاث حلقات التركيز السائدة

حلقات التركيز عبارة عن أجزاء حلقية دقيقة يتم تركيبها عادةً حول ظرف الرقاقة الخاص بمعدات حفر البلازما وتتعرض مباشرة للبلازما عالية الطاقة أثناء عملية الحفر. وتتمثل وظيفتها الأساسية في العمل كأجزاء مضحية لتأمين نتائج نقش موحدة عبر سطح الرقاقة بأكمله. بسبب تأثير الحافة، تشوه المجالات الكهربائية وتتباعد بشكل حاد عند حواف الرقاقة، مما يجعل كثافة البلازما والطاقة غير متسقة إلى حد كبير مع مركز الرقاقة، مما يفسد تماثل النقش. تعمل حلقات التركيز على حل هذه المشكلة من خلال ثلاث آليات أساسية كما هو موضح أدناه:

1. تحسين المجال الكهربائي

تعمل حلقات التركيز، الموضوعة حول الرقاقة، كمنحدر عازل للمجال الكهربائي لرفع الحدود المادية والكهربائية للرقاقة. يعمل هذا الإعداد على توحيد غلاف البلازما عند حافة الرقاقة، وتوجيه الأيونات لقصف سطح الرقاقة بزوايا مثالية، وبالتالي ضمان دقة النقش المتسقة بين حافة الرقاقة والمركز.

2. آلية حماية المكونات الأساسية

باعتبارها أجزاء مضحية في نظام النقش، تتحمل حلقات التركيز القصف المباشر للبلازما عالية الطاقة. يمكنها حماية المكونات باهظة الثمن الموجودة أسفلها مثل ظرف الكهرباء الساكنة من التلف، مما يطيل عمر المكونات بشكل كبير ويقلل من نفقات صيانتها.

3. صيانة المطابقة الحرارية والكهربائية

يمكن لبعض حلقات التركيز تسهيل تحقيق توزيع موحد للحرارة أو تشكيل مجال كهربائي متطابق بشكل جيد مع الرقاقة ذات الموصلية الكهربائية المخصصة، وبالتالي خلق بيئة معالجة ثابتة للغاية للحفر عالي الدقة.

مقارنة بين ثلاث مواد لحلقة التركيز المستخدمة على نطاق واسع

الكوارتز والسيليكون وكربيد السيليكون هي المواد الثلاث السائدة في تصنيع حلقات التركيز. فيما يلي تفصيل تفصيلي لنقاط القوة والعيوب والتطبيقات النموذجية لكل منها.

1. حلقة التركيز الكوارتز (الخيار التقليدي)

أ. المزايا والعيوب

حلقات التركيز الكوارتزيُظهر تكلفة تشغيل منخفضة وسلوكًا ثابتًا في المجالات عالية التردد وعزلًا عازلًا فائقًا في . ومع ذلك، لا يمكن تجاهل القيود المفروضة عليهم. يتميز الكوارتز بصلابة ميكانيكية منخفضة، لذلك تكون حلقات التركيز الكوارتز عرضة للتشوه في ظل ظروف درجات الحرارة العالية. كما أنها توفر مقاومة ضعيفة لتناثر الأيونات مع معدل تآكل مرتفع للغاية عند تعرضها للبلازما القائمة على الفلور، مما قد يسبب مخاطر تلوث لعمليات الإنتاج.

ب. السيناريوهات المناسبة

تعمل هذه الحلقات مع أجهزة حفر RIE غير عالية القصف التي تدعم العمليات المتوسطة إلى المنخفضة عند 28 نانومتر وما فوق. ولا يمكنها تلبية المتطلبات الصارمة المتعلقة بالحد من التلوث والعمر الطويل للعقد المتقدمة.

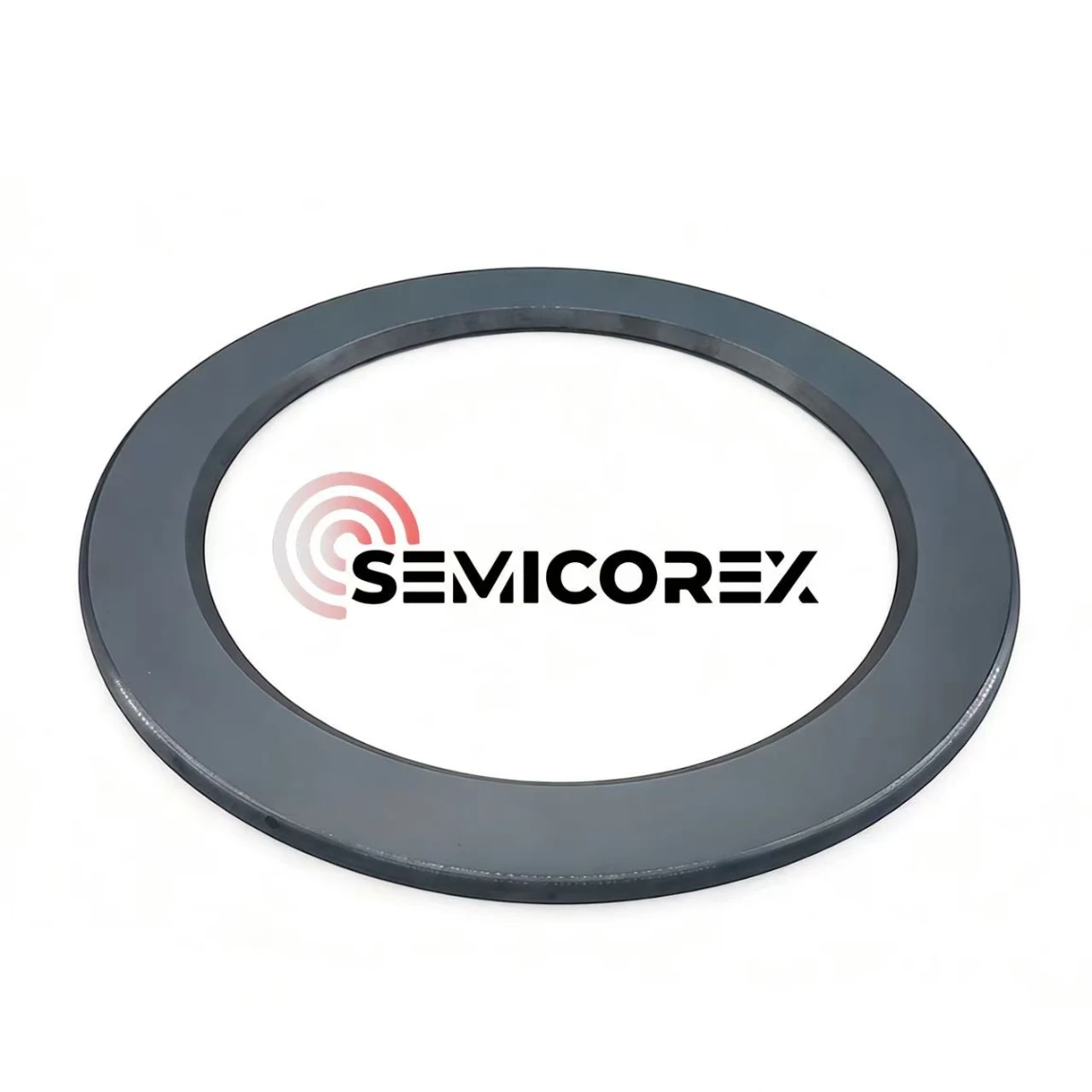

2. حلقة التركيز السيليكون

أ. المزايا والعيوب

حلقات التركيز السيليكونمصنوعة من نفس مادة رقائق السيليكون، مما يوفر معاملات تمدد حراري وخواص كهربائية متطابقة بشكل جيد. إنها تتحمل درجات حرارة تصل إلى 1600 درجة مئوية وتساعد في الحفاظ على توزيع البلازما بشكل متساوٍ. ومع ذلك، فإن أداء السيليكون ضعيف ضد النقش بالبلازما بالفلور. فهو يولّد بسهولة SiF₄ المتطاير، ويتآكل بسرعة ويؤدي إلى انجراف متكرر للعملية وتوقف غير مخطط له. يلزم الاستبدال المتكرر، فعادةً ما تحتاج حلقات السيليكون أحادية البلورة إلى التبديل كل 10 إلى 12 يومًا.

ب. السيناريوهات المناسبة

كانت حلقات السيليكون ذات يوم قياسية عبر خطوط حفر أشباه الموصلات، ومع ذلك يتم استبدالها تدريجيًا بمتغيرات SiC. وهي تظل قيد الاستخدام في عمليات التصنيع القديمة الحساسة للتكلفة من المتوسطة إلى المنخفضة.

3. حلقة التركيز من كربيد السيليكون (خيار ممتاز عالي الأداء)

أ. المزايا والعيوب

حلقات التركيز من كربيد السيليكونتتميز بصلابة موس تبلغ 9.5 وتحافظ على قوة انثناء تتراوح من 500 إلى 600 ميجاباسكال حتى عند 1400 درجة مئوية. وفي الوقت نفسه، يتطابق معامل التمدد الحراري الخاص بها مع رقائق السيليكون بشكل جيد، مما يوفر مقاومة رائعة للصدمات الحرارية لتحمل التدوير الحراري السريع، مما يحسن بشكل كبير من تجانس الحفر عند حواف الرقاقة. والأهم من ذلك، أن SiC يتميز بمقاومة استثنائية للتآكل ضد Ar وF وCl وكيمياء البلازما الأخرى. معدل النقش في بلازما الفلور يقارب الصفر. توفر حلقات التركيز من كربيد السيليكون عمر خدمة أطول بمقدار 2-3 مرات من إصدارات السيليكون، مما يعزز بشكل كبير كفاءة المعدات بشكل عام. يصل كربيد السيليكون عالي النقاء المزروع بتقنية CVD إلى مستويات نقاء أعلى من 99.9995%، مما يقلل بشكل كبير من مخاطر التلوث بالجسيمات والعناصر.

ومع ذلك، فإن حلقات التركيز من كربيد السيليكون لا تخلو من العيوب. نظرًا للصلابة الشديدة لكربيد السيليكون، فإن تصنيع حلقات التركيز من كربيد السيليكون يتطلب أدوات قطع الماس. وتؤدي إجراءات التصنيع المعقدة والطويلة إلى رفع تكلفة الشراء الأولية بشكل كبير.

ب. السيناريوهات المناسبة

تعمل حلقات التركيز من كربيد السيليكون كخيار مثالي لعمليات التصنيع المتقدمة بما في ذلك الرقائق المنطقية دون 14 نانومتر وأجهزة NAND ثلاثية الأبعاد، وتمثل أفضل اختيار للمواد لتصنيع أجهزة طاقة كربيد السيليكون.
